система "S5 Combitech" предназначена для открытой проводки в промышленных и подсобных помещениях, а также в других помещениях большой площади. Состоит из перфорированных и неперфорированных лотков и крышек из оцинкованной стали, элементов соединения и ответвления, а также элементов крепления к вертикальным и горизонтальным поверхностям. Основная функция системы металлических лотков - постоянно удерживать и защищать кабель. При использовании неперфорированных лотков, крышек, а также специальных пластин на стыках обеспечивается степень защиты IP44.


Варианты исполнения
Листовые неперфорированные лотки поставляются в трёх вариантах исполнения материала:
Исполнение 1 - Сталь, оцинкованная по методу Сендзимира (масса цинкового покрытия 180-200 г/м2).
Исполнение 2 - Горячее цинкование погружением после изготовления (масса цинкового покрытия 1000-1200 г/м2).
Исполнение 3 - Нержавеющая сталь (AISI 304).
Стандартным исполнением листовых лотков является "Сталь, оцинкованная по методу Сендзимира", другие варианты поставляются под заказ.
Лотки имеют отштампованные края для быстрого соединения внахлест (папа-мама).

Расчет количества винтов и гаек для соединения лотков:
Для соединения лотков с высотой H=50 количество винтов М6х10 (СМ010610) и гаек М6 с насечкой (СМ100600) равно количеству метров данного лотка;
Для лотков высотой борта Н=80 и Н=100 следует использовать следующую формулу:
Количество метров лотка делим на 3 и умножаем на 5шт.

Также рекомендуем заказывать пластины GTO (2 шт. соответствующей высоты) и пластины заземления PTCE на каждый используемый аксессуар, а также если предполагается укорачивать лотки распиливанием.
Перфорированное дно, отштампованные отверстия 7х19 мм. Степень защиты IP20 только при использовании крышки.

Металлические неперфорированные лотки L-3000мм

Высота Н, мм Длина L, мм Ширина В, мм Код,
исп. 1
Код,
исп. 2
Код,
исп. 3
Толщина
(исп.1),
мм
Вес (исп.1),
кг/м
Т.И.З.,
мм2
50 3000 50 35020 35020HDZ - 0,7 0,84 2500
100 35022 35022HDZ - 0,7 1,27 4900
150 35023 35023HDZ - 0,7 1,54 7400
200 35024 35024HDZ - 0,8 2,08 9800
300 35025 35025HDZ - 0,8 2,72 14700
400 35026 35026HDZ - 1 4,16 19600
500 35027 35027HDZ - 1 4,96 24500
600 35028 35028HDZ - 1 5,76 30000
80 3000 80 35061 35061HDZ - 0,7 1,48 6200
100 35062 35062HDZ 35062INOX 0,7 1,6 7800
150 35063 35063HDZ - 0,7 1,88 11800
200 35064 35064HDZ 35064INOX 0,8 2,46 15700
300 35065 35065HDZ 35065INOX 0,8 3,1 23600
400 35066 35066HDZ 35066INOX 1 4,6 31500
500 35067 35067HDZ 35067INOX 1 5,44 39500
600 35068 35068HDZ 35308INOX 1 6,22 48000
100 3000 100 35101 35101HDZ - 0,7 1,82 9800
150 35102 35102HDZ - 0,7 2,1 14800
200 35103 35103HDZ - 0,8 2,71 19700
300 35104 35104HDZ - 0,8 3,36 29600
400 35105 35105HDZ - 1 4,96 39500
500 35106 35106HDZ - 1 5,76 49500
600 35107 35107HDZ - 1 6,56 60000

Металлические неперфорированные лотки L-2000мм

Высота Н, мм Длина L, мм Ширина В, мм Код,
исп. 1
Код,
исп. 2
Код,
исп. 3
Толщина
(исп.1),
мм
Вес (исп.1),
кг/м
Т.И.З.,
мм2
50 2000 50 35010 35010HDZ - 0,7 0,84 2500
100 35012 35012HDZ - 0,7 1,27 4900
150 35013 35013HDZ - 0,7 1,54 7400
200 35014 35014HDZ - 0,8 2,08 9800
300 35015 35015HDZ - 0,8 2,72 14700
400 35016 35016HDZ - 1 4,16 19600
500 35017 35017HDZ - 1 4,96 24500
80 2000 80 35051 35051HDZ - 0,7 1,48 6200
100 35052 35052HDZ - 0,7 1,6 7800
150 35053 35053HDZ - 0,7 1,88 11800
200 35054 35054HDZ - 0,8 2,46 15700
300 35055 35055HDZ - 0,8 3,1 23600
400 35056 35056HDZ - 1 4,64 31500
500 35057 35057HDZ - 1 5,44 39500
100 2000 100 35111 35111HDZ - 0,7 1,82 9800
150 35112 35112HDZ - 0,7 2,1 14800
200 35113 35113HDZ - 0,8 2,71 19700
300 35114 35114HDZ - 0,8 3,36 29600
400 35115 35115HDZ - 1 4,96 39500



Т.И.З. - теоретически используемая зона для прокладки кабеля


Схема монтажа


Предусмотрены все варианты крепления на стену и к потолку с использованием профиля (PSL/PSM) или шпильки

2.jpg  3.jpg

Усиленный вариант крепления  для повышенных нагрузок                                                          Универсальный способ крепления к потолкам и стенам нестандартного профиля (своды, арки, наклонные потолки и др.)

 4.jpg4_4.jpg  5.jpg

Популярные варианты подвеса лотков при помощи шпилек                                                                                                                                                                 Крепление SML позволяет монтировать несколько консолей для многоярусных сложных конструкций

  6.jpg   7.jpg

Облегчённый вариант крепления лотков на шпильке с центральным подвесом (используется для подвеса светильников) Крепление шпильки при помощи струбцины к швеллеру или балке
Перфорированные лотки

Соединение лотков "папа-мама"



Высота, мм Описание монтажного элемента Количество, шт. Код
Комплектация для крышки
50, 80, 100 Винт для электрического соединения М5х8 1 CM030508
Комплектация для лотка
50 Винт с крестообразным шлицем М6х10 3 CM010610
Гайка с насечкой, препятствующей откручиванию М6 3 CM100600
80 Винт с крестообразным шлицем М6х10 5 CM010610
Гайка с насечкой, препятствующей откручиванию М6 5 CM100600
100 Винт с крестообразным шлицем М6х10 5 CM010610
Гайка с насечкой, препятствующей откручиванию М6 5 CM100600


При соединении лотков с помощью выштамповки "папа-мама" требуются только метизы. Гайки располагаются с внешней стороны бортов.

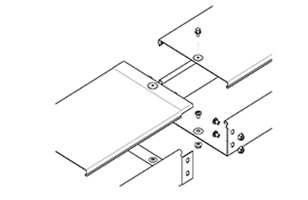

Соединение лотков в местах однотипных окончаний



Высота, мм Описание монтажного элемента Количество, шт. Код
Комплектация для крышки
50, 80, 100 Накладка соединительная CGC 1 В зависимости от ширины лотка
Винт с крестообразным шлицем М6х10 2 CM010610
Гайка с насечкой, препятствующей откручиванию М6 2 CM100600
Комплектация для лотка
50 Винт с крестообразным шлицем М6х10 6 CM010610
Гайка с насечкой, препятствующей откручиванию М6 6 CM100600
Пластина соединительная GTO H50 2 37301
Накладка соединительная CGB 1 В зависимости от ширины лотка
80 Винт с крестообразным шлицем М6х10 10 CM010610
Гайка с насечкой, препятствующей откручиванию М6 10 CM100600
Пластина соединительная GTO H80 2 37303
Накладка соединительная CGB 1 В зависимости от ширины лотка
100 Винт с крестообразным шлицем М6х10 10 CM010610
Гайка с насечкой, препятствующей откручиванию М6 10 CM100600
Пластина соединительная GTO H100 2 37305
Накладка соединительная CGB 1 В зависимости от ширины лотка

Для соединения однотипных окончаний и мест отрезов применяются соединители GTO и соединительные накладки CGB. Данные монтажные аксессуары устанавливаются во внутреннюю часть лотка. Для соединения крышек применяются соединительные накладки CGC, которые устанавливаются сверху на крышки. Гайки располагаются с внешней стороны бортов.

Неперфорированные лотки


Высота, мм Описание монтажного элемента Количество, шт. Код
Комплектация для крышки
50, 80, 100 Винт для электрического соединения М5х8 1 CM030508
Комплектация для лотка
50 Винт с крестообразным шлицем М6х10 3 CM010610
Гайка с насечкой, препятствующей откручиванию М6 3 CM100600
80 Винт с крестообразным шлицем М6х10 5 CM010610
Гайка с насечкой, препятствующей откручиванию М6 5 CM100600
100 Винт с крестообразным шлицем М6х10 5 CM010610
Гайка с насечкой, препятствующей откручиванию М6 5 CM100600

При соединении лотков с помощью выштамповки "папа-мама" требуются только метизы. Гайки располагаются с внешней стороны бортов.


Высота, мм Описание монтажного элемента Количество, шт. Код
Комплектация для крышки
50, 80, 100 Накладка соединительная CGC 1 В зависимости от ширины лотка
Винт с крестообразным шлицем М6х10 2 CM010610
Гайка с насечкой, препятствующей откручиванию М6 2 CM100600
Комплектация для лотка
50 Винт с крестообразным шлицем М6х10 6 CM010610
Гайка с насечкой, препятствующей откручиванию М6 6 CM100600
Пластина соединительная GTO H50 2 37301
Накладка соединительная CGB 1 В зависимости от ширины лотка
80 Винт с крестообразным шлицем М6х10 10 CM010610
Гайка с насечкой, препятствующей откручиванию М6 10 CM100600
Пластина соединительная GTO H80 2 37303
Накладка соединительная CGB 1 В зависимости от ширины лотка
100 Винт с крестообразным шлицем М6х10 10 CM010610
Гайка с насечкой, препятствующей откручиванию М6 10 CM100600
Пластина соединительная GTO H100 2 37305
Накладка соединительная CGB 1 В зависимости от ширины лотка

Для соединения однотипных окончаний и мест отрезов применяются соединители GTO и соединительные накладки CGB. Данные монтажные аксессуары устанавливаются во внутреннюю часть лотка. Для соединения крышек применяются соединительные накладки CGC, которые устанавливаются сверху на крышки. Гайки располагаются с внешней стороны бортов.

Лотки нестандартной толщины

Соединение лотков "папа-мама"



Высота, мм Описание монтажного элемента Количество, шт. Код
Комплектация для крышки
50, 80, 100 Винт для электрического соединения М5х8 1 CM030508
Комплектация для лотка
50 Винт с крестообразным шлицем М6х10 3 CM010610
Гайка с насечкой, препятствующей откручиванию М6 3 CM100600
80 Винт с крестообразным шлицем М6х10 5 CM010610
Гайка с насечкой, препятствующей откручиванию М6 5 CM100600
100 Винт с крестообразным шлицем М6х10 5 CM010610
Гайка с насечкой, препятствующей откручиванию М6 5 CM100600

При соединении лотков с помощью выштамповки "папа-мама" требуются только метизы. Гайки располагаются с внешней стороны бортов.

Соединение лотков в местах однотипных окончаний


Высота, мм Описание монтажного элемента Количество, шт. Код
Комплектация для крышки
50, 80, 100 Накладка соединительная CGC 1 В зависимости от ширины лотка
Винт с крестообразным шлицем М6х10 2 CM010610
Гайка с насечкой, препятствующей откручиванию М6 2 CM100600
Комплектация для лотка
50 Винт с крестообразным шлицем М6х10 6 CM010610
Гайка с насечкой, препятствующей откручиванию М6 6 CM100600
Пластина соединительная GTO H50 2 37301
Накладка соединительная CGB 1 В зависимости от ширины лотка
80 Винт с крестообразным шлицем М6х10 10 CM010610
Гайка с насечкой, препятствующей откручиванию М6 10 CM100600
Пластина соединительная GTO H80 2 37303
Накладка соединительная CGB 1 В зависимости от ширины лотка
100 Винт с крестообразным шлицем М6х10 10 CM010610
Гайка с насечкой, препятствующей откручиванию М6 10 CM100600
Пластина соединительная GTO H100 2 37305
Накладка соединительная CGB 1 В зависимости от ширины лотка

Для соединения однотипных окончаний и мест отрезов применяются соединители GTO и соединительные накладки CGB. Данные монтажные аксессуары устанавливаются во внутреннюю часть лотка. Для соединения крышек применяются соединительные накладки CGC, которые устанавливаются сверху на крышки. Гайки располагаются с внешней стороны бортов.


Код Описание
35020 Лоток 50х50 L3000
35020 Лоток 50х50 L3000
35022 Лоток 100х50 L3000
35023 Лоток 150х50 L3000
35024 Лоток 200х50 L3000
35025 Лоток 300х50 L3000
35026 Лоток 400х50 L3000
35027 Лоток 500х50 L3000
35028 Лоток 600х50 L3000
35061 Лоток 80х80 L3000
35062 Лоток 100х80 L3000
35063 Лоток 150х80 L3000
35064 Лоток 200х80 L3000
35065 Лоток 300х80 L3000
35065 Лоток 300х80 L3000
35066 Лоток 400х80 L3000
35067 Лоток 500х80 L3000
35068 Лоток 600х80 L3000
35101 Лоток 100х100 L3000
35102 Лоток 150х100 L3000
35103 Лоток 200х100 L3000
35104 Лоток 300х100 L3000
35105 Лоток 400х100 L3000
35106 Лоток 500х100 L3000
35107 Лоток 600х100 L3000
