ce102_r8_main


ТУ 4228-066-22136119-2007

Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается на din-рейку.
Широкий набор интерфейсов и дополнительных опций.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт, интерфейс RS-485, PLC модем, радио канал.

Описание

Счетчик обеспечивает

  • Длительность хранения информации при отключении питания - не менее 30 лет;
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью (Т=3-255 с);
  • Защиту от внешнего постоянного магнитного поля.
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (пломбируемая кнопка), электронная пломба с фиксацией в журнале событий).

Счетчик обеспечивает учет и вывод на индикацию:

  • текущего времени и даты;
  • количества потребленной активной энергии суммарно и по восьми тарифам на конец месяца и за 13 предыдущих месяцев;
  • действующего тарифа;
  • активной мощности;
  • тарифного расписания;
  • остатка лимита по энергии;
  • лимита мощности;
  • причину отключения реле управления нагрузки;
  • служебной информации (адрес устройства, версия ВПО, скорости обмена интерфейсов);

Предусмотрена возможность задания следующих параметров:

  • блокировка интерфейса при вводе 3 неверных паролей;
  • изменение интервала усреднения энергии (15, 30 и 60 мин.);
  • разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • изменение скоростей обмена интерфейсов;
  • задание условия срабатывания реле управления нагрузки и реле сигнализации (для исполнений «Q» и «S» соответственно);
  • времени автоматического повторного включения реле управления нагрузки (только для исполнения «JQ»);
  • задание лимитов по энергии и мощности;
  • до 16-ти зон суточного графика тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем).

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.

Характеристики надежности

  • Средняя наработка на отказ – 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Электронная пломба;
  • Наличие ИК-порта;
  • Встроенное управления нагрузкой (для исполнения «Q»);
  • Малое собственное энергопотребление;
  • Сигнализация об отклонении от лимитов по мощности и потреблению;
  • Интерфейсы: RS485, радиомодем, PLC-модем;
  • Защита памяти данных и памяти программ от несанкционированных изменений;
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям;

Технические характеристики

Показатели Величины
Класс точности 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное напряжение, В 230
Номинальный (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 40 до плюс 70
Габаритные размеры, не более, мм 143 x 124 x 72,5

Документация

Руководство по эксплуатации PDF 1.73 Mb
Руководство пользователя PDF 2.22 Mb
Сертификат соответствия PDF 223 kB
Сертификат соответствия ТС PDF 627 kB
Свидетельство об утверждении типа и описание типа PDF 799 kB
Формуляр PDF 1.35 Mb
Описание протокола обмена PDF 1.1 Mb
Описание команд группового обмена PDF 578 kB
Сертификат соответствия (Республика Узбекистан) PDF 694 kB
Сертификат типа (Республика Беларусь) PDF 262 kB
Сертификат о признании утверждения типа средств измерений (Республика Узбекистан) PDF 234 kB
Сертификат о признании утверждения типа средств измерений (Республика Азербайджан) PDF 505 kB
Сертификат о признании утверждения типа средств измерений (Республика Казахстан) PDF 382 kB
Свидетельство о признании утверждения типа средств измерений (Республика Таджикистан) PDF 408 kB
Сертификат о признании утверждения типа средств измерений (Республика Грузия) PDF 86.5 kB
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) PDF 868 kB
Сертификат о признании утверждения типа средств измерений (Республика Армения) PDF 392 kB
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан) PDF 382 kB

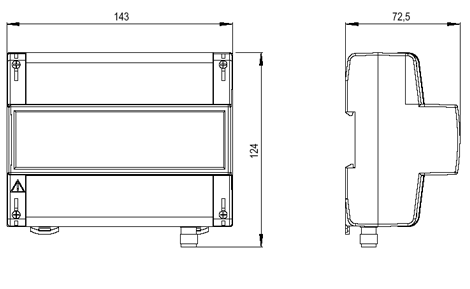

Габаритные размеры
