ce102m_s7_main


Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается на щиток.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через оптический интерфейс или RS485.
Возможность считывания накопленных показаний при отсутствии напряжения сети, а также измерения и отображения на дисплее параметров сети.

Описание

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.

Характеристики надежности

  • Средняя наработка на отказ – 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Наличие интерфейсов связи RS485, оптопорта (в зависимости от модификации).
  • Электронная пломба крышки клеммной колодки.
  • В качестве датчика тока используется шунт, что снижает возможность хищения с помощью постоянного магнита.
  • Счетчик позволяет производить мониторинг параметров сети в режиме реального времени(ток, напряжение, частота).
  • ЖК-индикатор устойчив к воздействию электромагнитных полей и сохраняет свою работоспособностьв широком диапазоне температур.
  • Возможность снятия показаний при отсутствии напряжения питания.
  • Подсветка индикатора (в зависимости от модификации).
  • Повышенная устойчивость к климатическим, механическим, и электромагнитным воздействиям.

Технические характеристики

Показатели Величины
Класс точности 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 45 до плюс 70
Габаритные размеры, не более, мм 213,3 x 122 x 73
Масса, не более, кг 0,5

Варианты базовых исполнений

CE102M S7 145-AV CE102M S7 145-JV
CE102M S7 148-AV CE102M S7 148-JV

Документация

Руководство по эксплуатации PDF 1.86 Mb
Руководство по эксплуатации (полное) PDF 3.03 Mb
Сертификат соответствия PDF 280 kB
Свидетельство об утверждении типа PDF 178 kB
Описание типа PDF 1.61 Mb
Формуляр PDF 1.85 Mb
Сертификат о признании утверждения типа средств измерений (Республика Азербайджан) PDF 514 kB
Сертификат о признании утверждения типа средств измерений (Республика Узбекистан) PDF 214 kB
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) PDF 112 kB
Сертификат о признании утверждения типа средств измерений (Республика Казахстан) PDF 469 kB
Свидетельство о признании утверждения типа средств измерений (Республика Украина) PDF 347 kB
Свидетельство о признании утверждения типа средств измерений (Республика Таджикистан) PDF 1.98 Mb
Свидетельство о признании утверждения типа средств измерений (Республика Туркменистан) PDF 371 kB

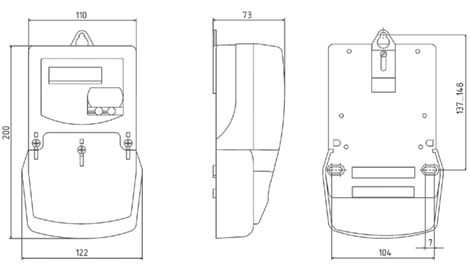

Габаритные размеры
