ce208_main


Счетчик предназначен для измерения активной и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии. Конструктивно счетчик разделен на две части: измерительный блок и индикаторное устройство.

Описание

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005
  • Соответствует ГОСТ Р 52322-2005
  • Соответствует ГОСТ Р 52425-2005
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Функциональные возможности

  • Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ208 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
  • Индикаторное устройство снабжено шнуром с вилкой для включения в сеть при необходимости просмотра информации потребителем;
  • Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
    • Текущее значение тока;
    • Текущее значение напряжения;
    • Текущее значение частоты сети;
    • Текущее значение мощности;
  • Фиксация и хранение почасовых (получасовых) профилей нагрузки с глубиной хранения 186 (93) суток.
  • Счетчик ведет учет по четырем тарифам с возможностью задания до восьми тарифных зон в одном суточном расписании;
  • Доступ к параметрам и данным со стороны интерфейсов связи защищен паролем.
  • Сигнализация отклонения от лимитов по мощности и потреблению, фиксация максимального значения мощности для каждого тарифа в течение месяца и контроль превышения лимита для выдачи счетчиком команды на срабатывание внутреннего реле;
  • Счетчик обеспечивает отключение/включение внутреннего реле через интерфейсы удаленного доступа, через заданный промежуток времени;
  • Счетчик позволяет задать до 8 различных суточных расписаний переключений тарифов и до 8 сезонных программ.
  • Счетчик позволяет задать до 20 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации принятой в сезонной программе.
  • Счетчик позволяет задавать до двух таблиц тарификации (основная и резервная) и дату перехода на резервную таблицу.
  • Счетчик ведет архивы тарификации по 4 тарифам суммарной учтенной активной энергии:
    • за 36 предыдущих месяцев;
    • за 180 предыдущих суток;

Технические характеристики

Показатели Величины
Класс точности:
Активная энергия
Реактивная энергия
1
2
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (80)
Частота измерительной сети, Гц 50±2,5
Число тарифов
Интервалы усреднения профилей мощности, мин
Глубина хранения профилей мощности
4
30; 60
93; 186
Стартовый ток, мА 10
Диапазон рабочих температур для измерительного блока, °С от минус 40 до плюс 70
Диапазон рабочих температур окружающего воздуха для индикаторного устройства, °С от минус 20 до плюс 70
Полная (активная) мощность, потребляемая цепью напряжения при нормальном значении напряжения, не более, В•А (Вт):
- с учетом потребления модулей связи
- без учета потребления модулей связи

8 (3)
4 (1,5)

Пределы основной абсолютной погрешности часов, c/сутки ±0,5
Пределы дополнительной температурной погрешности часов, с/°С•сутки:
- в диапазоне от минус 10 до плюс 45°С
- в диапазоне от минус 40 до плюс 60°С
±0,15
±0,2
Длительность хранения информации при отключении питания, не менее, лет 30
Длительность учета времени и календаря при отключенном питании, не менее, лет 16
Габаритные размеры (длина; ширина; высота), не более, мм:
- измерительный блок
- индикаторное устройство
56 х 185 х 200
49 х 95 х 155
Срок службы батарейки, лет 16
Средняя наработка счетчика до отказа, ч 220000

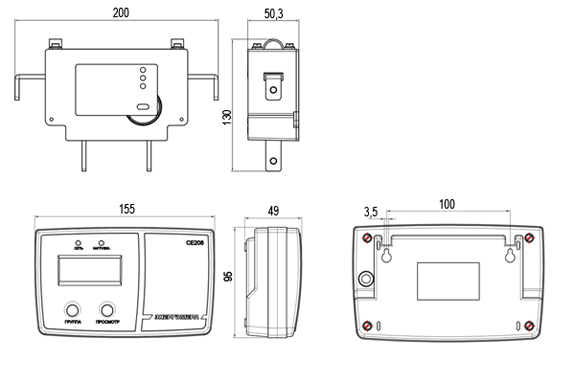

Габаритные размеры
