ce200_s8_main


ТУ 4228-056-22136119-2006

Однофазный 2-х элементный электросчетчик серии «СЕ».
Устанавливается на щиток.
Предназначен для измерения активной энергии в однофазных цепях переменного тока.
Максимальная защита от манипуляций с подключением. Максимальная защита от воздействия постоянного и переменного магнитного поля.

Описание

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Повышенная защита от хищений.
  • Два измерительных элемента.
  • Малое собственное энергопотребление.
  • Наличие стандартного и оптического телеметрического выхода.
  • Световой индикатор работы.
  • Cветовой индикатор неравенства токов в фазной и нулевой цепи.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Максимальная защита от воздействия постоянного и переменного магнитного поля.

Технические характеристики

Показатели Величины
Класс точности 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 220
Базовый (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток (чувствительность), мА 20; 40
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 1600; 3200
Диапазон рабочих температур: с механическим отсчетным устройством, °С от минус 40 до плюс 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С от минус 30 до плюс 70
Габаритные размеры, не более, мм 200 х 125 х 75

Патенты и свидетельства

Патент на промышленный образец PDF 518 kB

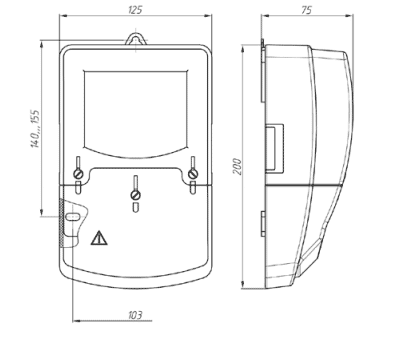

Габаритные размеры
