ce300_r31_main


ТУ 4228-058-22136119-2006

Трехфазный электросчетчик серии «СЕ».
Устанавливается на din-рейку.
Предназначен для измерения и учета активной электроэнергии в трехфазных трех- или четырехпроводных цепях переменного тока, непосредственно или через измерительные трансформаторы в одном или двух направлениях.

Описание

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

  • Защита от недоучета и хищений электроэнергии.
  • Световой индикатор работы.
  • Наличие оптического интерфейса.
  • Малое собственное энергопотребление.
  • Высокая чувствительность по току нагрузки.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Технические характеристики

Показатели Величины
Класс точности 0,5S; 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное напряжение, В 3*57,7/100; 3*230/400
Базовый (максимальный) ток, А 5 (10); 5 (60); 5 (100)
Стартовый ток (чувствительность):
- для электросчетчиков непосредственного включения, мА
- для электросчетчиков трансформаторного включения, мА
20
5
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 450; 800;
4000
Диапазон рабочих температур, °С от минус 40 до +60
Габаритные размеры, не более, мм 143 х 113 х 72,5
Масса, не более, кг 1

Варианты базовых исполнений

CE300 R31 043-J CE300 R31 146-J
CE300 R31 145-J CE300 R31 043-JY

Патенты и свидетельства

Патент на промышленный образец PDF 518 kB

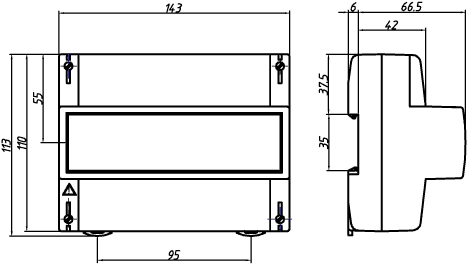

Габаритные размеры
