ce6803v_s33_main


ТУ 4228-010-04697185-97

Используется для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1.
Корпус Ш33 - для установки в щиток.
Соответствует стандартам размещения оборудования в электрощитахи обеспечивает удобство монтажа за счет увеличенной крышки клеммной коробки.

Описание

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)

Характеристики надежности

  • Средняя наработка на отказ — 220000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

  • Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
  • Высокая чувствительность по току нагрузки
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Малое собственное энергопотребление счетчика ЦЭ6803В
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Защита от недоучета и хищений электроэнергии

Технические характеристики

Показатели Величины
Класс точности 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5; (60±3)
Номинальное напряжение для счетчиков прямого включения, В 3*230/400
Базовый - максимальный токи для счетчиков прямого включения, А: 5 - 60; 10 - 100
Стартовый ток (чувствительность) для счетчиков прямого включения, мА 20; 40
Номинальный - максимальный токи для счетчиков трансформаторного включения, А: 1 – 7,5
Стартовый ток (чувствительность) для счетчиков трансформаторного включения, мА 2
Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика, при нормальной температуре, номинальной частоте:
- при номинальном напряжении 230 В (220 В) не более, В•А; (Вт):

8,0; (0,8)

Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте сети – не более, В•А:

0,05

Диапазон рабочих температур, °С от минус 40 до плюс 70
Габаритные размеры, мм 169 x 235 x 70
Средняя наработка до отказа, ч. 220000
Средний срок службы, лет 30

Варианты базовых исполнений

ЦЭ6803В 1 230В 5-60А 3ф.4пр. М7 Ш33 ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Ш33
ЦЭ6803В 1 230В 1-7,5А 3ф. 4пр. М7 Ш33

Патенты и свидетельства

Патент на промышленный образец PDF 518 kB

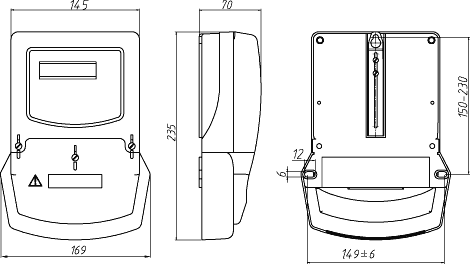

Габаритные размеры
