Счетчик является трехфазным, универсальным трансформаторного или непосредственного включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485, радио, PLC или GSM/GPRS модемы.

Описание

Счетчик обеспечивает

  • Хранение данных о почасовых объемах потребленной энергии за последние 148 суток.
  • Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
  • Длительность хранения информации при отключении питании - не менее 10 лет.
  • Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью
    (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
  • Защиту от внешних воздействий:
    • при наличии постоянной составляющей в сети;
    • при воздействии переменного магнитного поля;
    • при воздействии постоянного магнитного поля 200 мТ;
    • при изменении направления тока в фазах (вход-выход счетчика).
  • Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.
  • Соответствует ГОСТ Р 52425-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ - 220 000 часов.
  • Средний срок службы - 30 лет.
  • Межповерочный интервал - 16 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

  • Счетчик обеспечивает учет и вывод на индикацию:
    • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
    • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
    • графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
    • максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.

    Счетчик измеряет и показывает:

    • среднеквадратические значения фазных напряжений и токов;
    • активную мощность.

    Счетчик обеспечивает задание следующих параметров:

    • текущего времени и даты;
    • разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
    • до 12 дат начала сезона;
    • до 12 зон суточного графика тарификации и до 36 графиков тарификации;
    • до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
    • коэффициентов трансформации тока и напряжения;
    • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу

Особенности электросчетчика

  • Наличие оптического интерфейса.
  • Цифровой интерфейс RS485, RS232.
  • Модификации с PLC, GSM/GPRS и радиомодемом.
  • Контроль вскрытия крышки (электронная пломба)
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Технические характеристики

Показатели Величины
Класс точности при измерении активной/реактивной энергии 0,5S/0,5; 1/1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 3х57,7/100; 3х230/400
Базовый (максимальный) ток, А 5(10); 5(60); 5(100)
Стартовый ток (чувствительность):
- для электросчетчиков непосредственного включения, мА
- для электросчетчиков трансформаторного включения, мА
20
5
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9,0 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Глубина хранения суточных энергий, накопленных по тарифам 129 суток
Количество профилей нагрузки до 4 (P+, P-, Q+, Q-)
Время усреднения профилей нагрузки, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения каждого профиля, суток 255 суток (при времени усреднения 60 минут)
Диапазон рабочих температур, °С от минус 40 до плюс 60
Диапазон рабочих фазных напряжений (0,75 … 1,15) Uном
Габаритные размеры, не более, мм 73 x 177 x 212
Масса, не более, кг 3

Варианты базовых исполнений

CE303 S31 503-JAQVZ CE303 S31 543 JR1QVZ CE831M01.03
CE303 S31 503-JAQYVZ CE303 S31 543 JR1QVZ(12) CE831M01.03
CE303 S31 503-JAVZ CE303 S31 543 JR1VZ(12) CE831M01.03
CE303 S31 503-JAVZ(12) CE303 S31 543 JR2QVZ CE831M02.03
CE303 S31 503-JAYVZ CE303 S31 543 JR2QVZ(12) CE831M02.03
CE303 S31 503-JAYVZ(1) CE303 S31 745 JR1VZ CE831M01.03
CE303 S31 503-JAYVZ(12) CE303 S31 745 JR2VZ CE831M02.03
CE303 S31 503-JGQVZ CE303 S31 745-JAQVZ
CE303 S31 503-JGQVZ(12) CE303 S31 745-JAVZ
CE303 S31 503-JGVZ CE303 S31 745-JAVZ(12)
CE303 S31 503-JGVZ(12) CE303 S31 745-JGQVZ
CE303 S31 503-JGYQVZ CE303 S31 745-JGQVZ(12)
CE303 S31 503-JGYQVZ(12) CE303 S31 745-JGVZ
CE303 S31 503-JGYVZ CE303 S31 745-JGVZ(12)
CE303 S31 503-JGYVZ(12) CE303 S31 745-JPVZ
CE303 S31 543 JR1VZ CE831M01.03 CE303 S31 745-JPVZ(12)
CE303 S31 543 JR2VZ CE831M02.03 CE303 S31 746 JR2QVZ CE831M02.03
CE303 S31 543-JAQVZ CE303 S31 746 JR2VZ CE831M02.03
CE303 S31 543-JAQVZ(12) CE303 S31 746-JAQVZ
CE303 S31 543-JAQYVZ CE303 S31 746-JAVZ
CE303 S31 543-JAQYVZ(12) CE303 S31 746-JAVZ(1)
CE303 S31 543-JAVZ CE303 S31 746-JAVZ(12)
CE303 S31 543-JAVZ(1) CE303 S31 746-JGQVZ
CE303 S31 543-JAVZ(12) CE303 S31 746-JGQVZ(12)
CE303 S31 543-JAYVZ CE303 S31 746-JGVZ
CE303 S31 543-JGQVZ CE303 S31 746-JGVZ(12)
CE303 S31 543-JGQVZ(12) CE303 S31 746-JPVZ
CE303 S31 543-JGVZ CE303 S31 746-JPVZ(12)
CE303 S31 543-JGVZ(12) CE303 S31 746 JR1QVZ CE831M01.03
CE303 S31 543-JPQVZ CE303 S31 746 JR1QVZ(12) CE831M01.03
CE303 S31 543-JPVZ CE303 S31 746 JR1VZ CE831M01.03
CE303 S31 543-JPVZ(12) CE303 S31 746 JR2QVZ(12) CE831M02.03

Документация

Руководство по эксплуатации (v11) PDF 4.17 Mb
Руководство по эксплуатации (v12) PDF 4.35 Mb
Сертификат соответствия ТС PDF 1.65 Mb
Свидетельство об утверждении типа PDF 455 kB
Декларация о соответствии PDF 773 kB
Описание типа PDF 10.9 Mb
Формуляр PDF 217 kB
Сертификат соответствия (Республика Узбекистан) PDF 694 kB
Сертификат о признании утверждения типа средств измерений (Республика Узбекистан) PDF 297 kB
Сертификат о признании утверждения типа средств измерений (Республика Азербайджан) PDF 502 kB
Сертификат о признании утверждения типа средств измерений (Республика Казахстан) PDF 1.99 Mb
Свидетельство о признании утверждения типа средств измерений (Республика Грузия) PDF 203 kB
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) PDF 887 kB
Свидетельство о признании утверждения типа средств измерений (Республика Украина) PDF 352 kB
Свидетельство о признании утверждения типа средств измерений (Республика Армения) PDF 269 kB
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан) PDF 225 kB
Сертификат о признании утверждения типа средств измерений (Республики Беларусь) PDF 747 kB
Архив документации ZIP 8.71 Mb

Патенты и свидетельства

Патент на полезную модель PDF 518 kB

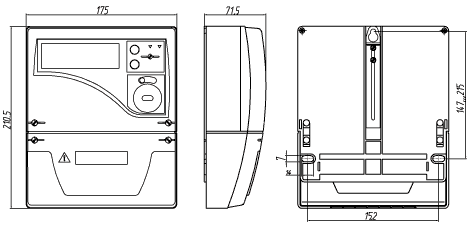

Габаритные размеры
