ce102_s7_medal


ТУ 4228-066-22136119-2007

Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается в щиток.
Широкий набор интерфейсов и дополнительных опций.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт, интерфейс RS-485, PLC модем, радио канал.

Описание

Счетчик обеспечивает

  • Длительность хранения информации при отключении питания — не менее 30 лет;
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью (Т=3-255 с);
  • Защиту от постоянного магнитного поля;
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (пломбируемая кнопка), электронная пломба с фиксацией в журнале событий);

Счетчик обеспечивает учет и вывод на индикацию:

  • текущего времени и даты;
  • количества потребленной активной энергии суммарно и по восьми тарифам на конец месяца и за 13 предыдущих месяцев;
  • действующего тарифа;
  • активной мощности;
  • тарифного расписания;
  • остатка лимита по энергии;
  • лимита мощности;
  • причину отключения реле управления нагрузки;
  • служебной информации (адрес устройства, версия ВПО, скорости обмена интерфейсов);

Предусмотрена возможность задания следующих параметров:

  • блокировка интерфейса при вводе 3 неверных паролей;
  • изменение интервала усреднения энергии (15, 30 и 60 мин.);
  • разрешения перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
  • изменение скоростей обмена интерфейсов;
  • задание условия срабатывания реле управления нагрузки и реле сигнализации (для исполнений «Q» и «S» соответственно);
  • времени автоматического повторного включения реле управления нагрузки (только для исполнения «JQ»);
  • задание лимитов по энергии и мощности;
  • до 16-ти зон суточного графика тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем).

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.

Характеристики надежности

  • Средняя наработка на отказ – 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Электронная пломба;
  • Наличие ИК-порта либо оптического интерфейса;
  • Встроенное управления нагрузкой (для исполнения «Q»);
  • Малое собственное энергопотребление;
  • Сигнализация об отклонении от лимитов по мощности и потреблению;
  • Интерфейсы: оптопорт, RS485, радиомодем, PLC-модем;
  • Защита памяти данных и памяти программ от несанкционированных изменений;
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям;

Технические характеристики

Показатели Величины
Класс точности 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное напряжение, В 230
Номинальный (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 40 до плюс 70
Габаритные размеры, не более, мм 213,3 x 122 x 73

Варианты базовых исполнений

CE102 S7 145 JAKSVZ CE102 S7 145 JPKQVZ CCME-0002
CE102 S7 145 JAKVZ CE102 S7 145 OKPQVZ CCME-0002
CE102 S7 145 OKPSVZ CCME-0002 CE102 S7 148 AOKSVZ
CE102 S7 148 ОKPSVZ CCME-0002

Документация

Руководство по эксплуатации PDF 1.73 Mb
Руководство пользователя PDF 2.22 Mb
Сертификат соответствия PDF 223 kB
Сертификат соответствия ТС PDF 627 kB
Свидетельство об утверждении типа и описание типа PDF 799 kB
Формуляр PDF 1.35 Mb
Описание протокола обмена PDF 1.1 Mb
Описание команд группового обмена PDF 578 kB
Сертификат соответствия (Республика Узбекистан) PDF 694 kB
Сертификат о признании утверждения типа средств измерений (Республика Узбекистан) PDF 234 kB
Сертификат о признании утверждения типа средств измерений (Республика Азербайджан) PDF 505 kB
Сертификат о признании утверждения типа средств измерений (Республика Казахстан) PDF 382 kB
Свидетельство о признании утверждения типа средств измерений (Республика Таджикистан) PDF 408 kB
Сертификат о признании утверждения типа средств измерений (Республика Грузия) PDF 86.5 kB
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) PDF 868 kB
Сертификат о признании утверждения типа средств измерений (Республика Армения) PDF 392 kB
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан) PDF 382 kB

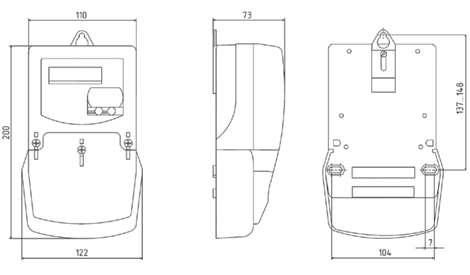

Габаритные размеры
