ТУ 4228-062-22136119-2006
Однофазный многотарифный двухэлементный электросчетчик серии «СЕ».
Измерение и учет активной электроэнергии в однофазных цепях переменного тока и организация ее учета по четырем тарифам с передачей накопленной информации через RS485, оптопорт, PLC или радиомодем.
Описание
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005
- Соответствует ГОСТ Р 52322-2005
- Сертифицирован и внесен в Государственный реестр средств измерений РФ
Характеристики надежности
- Средняя наработка на отказ — 160000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.
Функциональные возможности
Счетчик ведет учет количества потребленной электроэнергии:
- по 4-м тарифам;
- за текущий и 12 предыдущих месяцев;
- на конец текущего и 12 предыдущих месяцев;
- за текущие и 44 предыдущих суток;
- на конец текущего и 44 предыдущих суток.
Особенности электросчетчика
- Два измерительных элемента.
- Модификации с PLC- и радиомодемом.
- Измерение параметров сети.
- ЖК-индикатор с широким диапазоном рабочих температур.
- Цифровой интерфейс RS485.
- Световой индикатор работы.
- Защита от недоучета и хищений электроэнергии.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Реле сигнализации.
- Электронная пломба
Технические характеристики
Показатели | Величины |
Класс точности | 1 |
Число тарифов | 4 |
Частота измерительной сети, Гц | 50±2,5 |
Номинальное напряжение, В | 230 |
Базовый (максимальный) ток, А | 5 (60); 10(100) |
Стартовый ток, мА | 10 |
Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 1 (0,6) |
Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

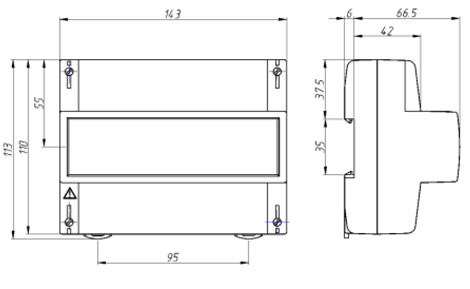

Габаритные размеры, не более, мм | 143 х 113 х 72,5 |
Масса, не более, кг | 1,5 |
Документация
![]() |
Руководство по эксплуатации | 2.37 Mb | |
![]() |
Формуляр | 4.68 Mb | |
![]() |
Описание типа | 1.74 Mb | |
![]() |
Сертификат соответствия | 501 kB | |
![]() |
Сертификат соответствия ТС | 614 kB | |
![]() |
Свидетельство об утверждении типа | 371 kB | |
![]() |
Сертификат типа (Республика Азербайджан) | 2.11 Mb | |
![]() |
Свидетельство о признании утверждения типа средств измерений (Республика Грузия) | 224 kB | |
![]() |
Свидетельство о признании утверждения типа средств измерений (Республика Украина) | 344 kB |
Программное обеспечение
Патенты и свидетельства
![]() |
Патент на промышленный образец | 518 kB |
