ce101_r5_main


ТУ 4228-054-22136119-2005

Однофазный электросчетчик серии «СЕ».
Устанавливается на din-рейку.
Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.

Описание

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 220 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Малое собственное энергопотребление.
  • Наличие стандартного и оптического телеметрического выхода.
  • Световой индикатор работы.
  • Повышенная защита от хищений.
  • Наличие шунта в качестве измерителя тока.
  • Наличие в электросчетчиках механического или электронного сумматора.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Технические характеристики

Показатели Величины
Класс точности 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч 1600; 2000; 3200;
Диапазон рабочих температур: с механическим отсчетным устройством, °С от минус 40 до плюс 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С от минус 30 до плюс 70
Габаритные размеры, не более, мм 110 х 89 х 72,5
Габаритные размеры упаковки, не более, мм 116,5 х 93 х 76

Варианты исполнения

CE101 R5 145 CE101 R5 148
CE101 R5 145 M6 CE101 R5 148 M6

Патенты и свидетельства

Патент на промышленный образец PDF 518 kB
Патент на полезную модель PDF 895 kB

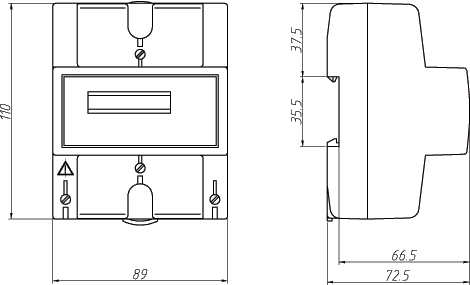

Габаритные размеры
