Энергомера CE101-S10

ТУ 4228-054-22136119-2005

Однофазный электросчетчик серии «СЕ».
Устанавливается на щиток.
Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт. По установочным размерам соответствует индукционным счетчикам.

Описание

Нормативно-правовое обеспечение

Соответствует ГОСТ Р 52320-2005.
Соответствует ГОСТ Р 52322-2005.
Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

Средняя наработка на отказ — 220 000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

Малое собственное энергопотребление.
Наличие стандартного и оптического телеметрического выхода.
Световой индикатор работы.
Повышенная защита от хищений.
Наличие шунта в качестве измерителя тока.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Дополнительная индикация направления тока.
Соответствует установочным размерам индукционных счетчиков.
Исполнение со степенью защиты от пыли и влаги IP54 (для наружной установки).

Технические характеристики

Показатели	Величины
Класс точности	1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60); 10 (100)
Стартовый ток, МА	10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч	1600; 2000; 3200
Диапазон рабочих температур: с механическим отсчетным устройством, °С	от минус 40 до плюс 70
Диапазон рабочих температур: с электронным отсчетным устройством, °С	от минус 30 до плюс 70

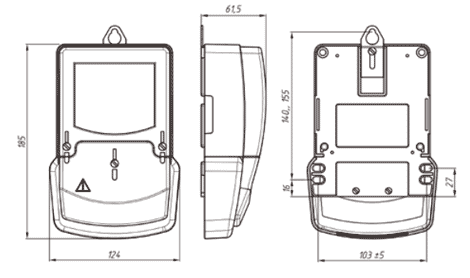

Габаритные размеры, не более, мм	185 х 124 х 62

Варианты исполнения

CE101 S10 145 M6

CE101 S10 148 M6

Документация

Руководство по эксплуатации	PDF	761 kB
Описание типа	PDF	2.14 Mb
Сертификат соответствия	PDF	571 kB
Свидетельство об утверждении типа	PDF	696 kB
Формуляр	PDF	1.87 Mb
Формуляр (Республика Украина)	PDF	128 kB
Сертификат типа (Республика Азербайджан)	PDF	2.22 Mb
Сертификат типа (Республика Таджикистан)	PDF	2.14 Mb
Сертификат типа (Республика Узбекистан)	PDF	306 kB
Сертификат типа (Республика Казахстан)	PDF	376 kB
Свидетельство о признании утверждения типа средств измерений (Республика Грузия)	PDF	446 kB
Свидетельство о признании утверждения типа средств измерений (Республика Украина)	PDF	346 kB
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан)	PDF	327 kB
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан)	PDF	111 kB
