ТУ 4228-054-22136119-2005
Однофазный электросчетчик серии «СЕ».
Устанавливается на щиток.
Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.
Описание
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности
- Средняя наработка на отказ — 220 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.
Особенности электросчетчика
- Малое собственное энергопотребление.
- Наличие стандартного и оптического телеметрического выхода.
- Световой индикатор работы.
- Повышенная защита от хищений.
- Наличие шунта в качестве измерителя тока.
- Наличие в электросчетчиках механического или электронного сумматора.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики
| Показатели | Величины |
|---|---|
| Класс точности | 1 |
| Число тарифов | 1 |
| Частота измерительной сети, Гц | 50±2,5 |
| Номинальное напряжение, В | 230 |
| Базовый (максимальный) ток, А | 5 (60); 10 (100) |
| Стартовый ток, мА | 10; 20 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Передаточное число импульсного телеметрического выхода, имп./кВт*ч | 1600; 2000; 3200; |
| Диапазон рабочих температур: с механическим отсчетным устройством, °С | от минус 40 до плюс 70 |
| Диапазон рабочих температур: с электронным отсчетным устройством, °С | от минус 30 до плюс 70 |
| Габаритные размеры, не более, мм | 170 х 115 х 53 |
Варианты исполнения
| CE101 S6 145 | CE101 S6 148 |
| CE101 S6 145 M6 | CE101 S6 148 M6 |
Документация
 |
Руководство по эксплуатации | 761 kB | |
|
Описание типа | 2.14 Mb | |
|
Сертификат соответствия | 571 kB | |
|
Свидетельство об утверждении типа | 696 kB | |
|
Формуляр | 1.87 Mb | |
|
Формуляр (Республика Украина) | 128 kB | |
|
Сертификат типа (Республика Азербайджан) | 2.22 Mb | |
|
Сертификат типа (Республика Таджикистан) | 2.14 Mb | |
|
Сертификат типа (Республика Узбекистан) | 306 kB | |
|
Сертификат типа (Республика Казахстан) | 376 kB | |
|
Свидетельство о признании утверждения типа средств измерений (Республика Грузия) | 446 kB | |
|
Свидетельство о признании утверждения типа средств измерений (Республика Украина) | 346 kB | |
|
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) | 327 kB | |
|
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан) | 111 kB |
Патенты и свидетельства
|
Патент на промышленный образец | 518 kB |

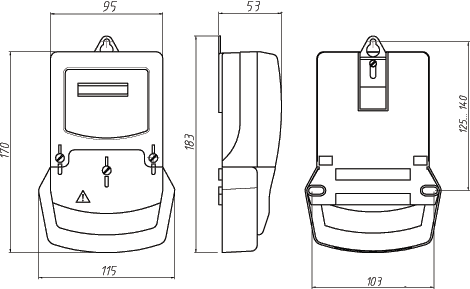

Габаритные размеры
