ТУ 4228-055-22136119-2006
Трехфазный электросчетчик серии «СЕ».
Устанавливается на din-рейку.
Измерение активной и реактивной электроэнергии в трехфазных цепях переменного тока непосредственно или через измерительные трансформаторы в одном или двух направлениях.
Описание
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
- Соответствует ГОСТ Р 52425-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности
- Средняя наработка на отказ — 160 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Особенности электросчетчика
- Защита от недоучета и хищений электроэнергии.
- Световой индикатор работы.
- Два направления учета.
- Малое собственное энергопотребление.
- Наличие оптического интерфейса.
- Высокая чувствительность по току нагрузки.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики
| Показатели | Величины |
| Класс точности при измерении активной/реактивной энергии | 0,5S/0,5; 1/1 |
| Число тарифов | 1 |
| Частота измерительной сети, Гц | 50±2,5; 60±3 |
| Номинальное напряжение, В | 3*57,7/100; 3*230/400 |
| Базовый (максимальный) ток, А | 5(10); 5(60); 5(100) |
| Стартовый ток (чувствительность): — для электросчетчиков непосредственного включения, мА — для электросчетчиков трансформаторного включения, мА |
20 5 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Передаточное число импульсного телеметрического выхода, имп./кВт*ч | 450; 800; 4000; 8000 |
| Диапазон рабочих температур, °С | о т минус 40 до плюс 60 |
| Габаритные размеры, не более, мм | 143 х 113 х 72,5 |
| Масса, не более, кг | 1,0 |
Варианты базовых исполнений
| CE302 R31 543-J | CE302 R31 746-J |
| CE302 R31 745-J | CE302 R31 543-JY |
Документация
 |
Руководство по эксплуатации | 1.45 Mb | |
|
Описание типа | 2 Mb | |
|
Формуляр | 1.83 Mb | |
|
Сертификат соответствия | 277 kB | |
|
Свидетельство об утверждении типа | 231 kB | |
|
Сертификат типа (Республика Азербайджан) | 2.18 Mb | |
|
Сертификат типа (Республика Казахстан) | 479 kB | |
|
Сертификат типа (Республика Туркменистан) | 97.9 kB | |
|
Свидетельство о признании утверждения типа средств измерений (Республика Грузия) | 1022 kB | |
|
Свидетельство о признании утверждения типа средств измерений (Республика Украина) | 353 kB | |
|
Сертификат о признании утверждения типа средств измерений (Республика Таджикистан) | 1.63 Mb |
Программное обеспечение
 |
AdminTools — Технологическое ПО для конфигурирования, наладки и контроля счетчиков электроэнергии | ||
|
Руководство пользователя AdminTools |
Патенты и свидетельства
|
Патент на промышленный образец | 518 kB |

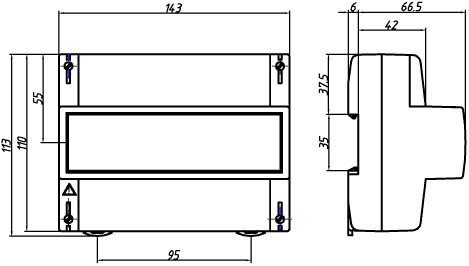

Габаритные размеры
