Трехфазный многофункциональный электросчетчик
серии «СЕ».
Устанавливается на din-рейку и в щиток (счетчик комплектуется двумя крышками).
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Организация многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.
Описание
Счетчик обеспечивает
- Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
- Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения.
- Фиксацию 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Точность измерений при изменении направления тока в фазной токовой цепи.
- Управление нагрузкой с использованием внешнего коммутационного устройства.
- Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Индикацию данных на ЖКИ индикаторе с заданной периодичностью
(Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели. - Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
- Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
- Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
- Сигнализацию об отклонении от лимитов по мощности и потреблению.
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности
- Средняя наработка на отказ — 220 000 часов.
- Межповерочный интервал — 10 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Функциональные возможности
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
- максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам;
- параметров сети.
Счетчик обеспечивает задание следующих параметров:
- текущего времени и даты;
- разрешение перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
- до 12 дат начала сезона;
- до 12 зон суточного графика тарификации и до 36 графиков тарификации;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности электросчетчика
- Наличие оптического интерфейса.
- Реле сигнализации превышения лимитов потребления.
- Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
- Интерфейс RS485.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики
Показатели | Величины |
Класс точности | 0,5S; 1 |
Число тарифов | 4 |
Частота измерительной сети, Гц | 50 ± 2,5 (60±2,5) |
Номинальное напряжение, В | 3х230/400 |
Базовый (максимальный) ток, А | 5(10); 5(60); 5(100) |
Стартовый ток (чувствительность): — для электросчетчиков непосредственного включения, мА — для электросчетчиков трансформаторного включения, мА |
20 5 |
Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

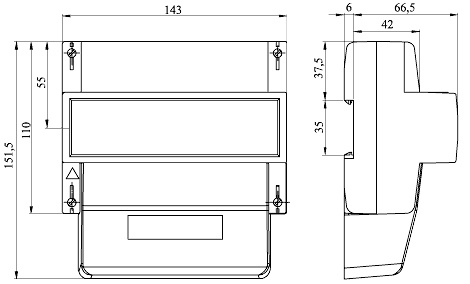

Габаритные размеры, не более, мм | 72,5 x 143 х 113 (укороченная крышка) 72,5 x 143 х 151,5 |
Масса, не более, кг | 1 |
Варианты базовых исполнений
CE301 R33 043-JAQZ | CE301 R33 145-JAZ |
CE301 R33 043-JAZ | CE301 R33 146-JAQZ |
CE301 R33 145-JAQZ | CE301 R33 146-JAZ |
