Счетчик является трехфазным, универсальным трансформаторного или непосредственного включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.

Описание

Счетчик обеспечивает

  • Хранение данных о почасовых объемах потребленной энергии за последние 148 суток.
  • Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
  • Длительность хранения информации при отключении питании — не менее 10 лет.
  • Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью
    (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
  • Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения — 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
  • Защиту от внешних воздействий:
    • при наличии постоянной составляющей в сети;
    • при воздействии переменного магнитного поля;
    • при воздействии постоянного магнитного поля 200 мТ;
    • при изменении направления тока в фазах (вход-выход счетчика).
  • Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.
  • Соответствует ГОСТ Р 52425-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ — 220 000 часов.
  • Средний срок службы — 30 лет.
  • Межповерочный интервал — 10 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

  • Счетчик обеспечивает учет и вывод на индикацию:
    • количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 12 предыдущих месяцев;
    • графиков активных и реактивных мощностей потребления, усредненных на заданном интервале времени (30 минут) не менее 75 суток; значение активной и реактивной мощности, усредненное за прошедший трехминутный минутный интервал;
    • количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 44 суток;
    • действующего тарифа и направления электроэнергии (отпуск, потребление);
    • максимальное значение активной и реактивной мощности, усредненной на 30-минутном интервале, за текущий и прошедших 12 месяцев раздельно по четырем тарифам.
  • Счетчик измеряет и показывает:
    • среднеквадратические значения фазных напряжений и токов;
    • активную и реактивную мощность.
  • Предусмотрена возможность задания следующих параметров:
    • текущего времени и даты;
    • разрешение/запрет перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
    • до 12-ти дат начала сезона;
    • до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
    • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
    • коэффициентов трансформации тока и напряжения;
    • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

Особенности электросчетчика

  • Наличие оптического интерфейса.
  • Интерфейс RS485.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
  • Сигнализация об отклонении от лимитов по мощности и потреблению.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Технические характеристики

Показатели Величины
Класс точности при измерении активной/реактивной энергии 0,5S/0,5; 1/1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 3х230/400
Базовый (максимальный) ток, А 5(10); 5(60); 5(100)
Стартовый ток (чувствительность):
— для электросчетчиков непосредственного включения, мА
— для электросчетчиков трансформаторного включения, мА
20
5
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9,0 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Глубина хранения суточных энергий, накопленных по тарифам 129 суток
Количество профилей нагрузки до 4 (P+, P-, Q+, Q-)
Время усреднения профилей нагрузки, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения каждого профиля, суток 255 суток (при времени усреднения 60 минут)
Диапазон рабочих температур, °С от минус 40 до плюс 60
Диапазон рабочих фазных напряжений (0,75 … 1,15) Uном
Габаритные размеры, не более, мм 72,5 х 143 х 151,5
Масса, не более, кг 1

Варианты базовых исполнений

CE303 R33 543-JAQZ CE303 R33 746-JAQZ
CE303 R33 543-JАZ CE303 R33 746-JАZ
CE303 R33 745-JАZ

Документация

Руководство по эксплуатации (v11) PDF 4.17 Mb
Руководство по эксплуатации (v12) PDF 4.35 Mb
Сертификат соответствия ТС PDF 1.65 Mb
Свидетельство об утверждении типа PDF 455 kB
Декларация о соответствии PDF 773 kB
Описание типа PDF 10.9 Mb
Формуляр PDF 217 kB
Сертификат соответствия (Республика Узбекистан) PDF 694 kB
Сертификат о признании утверждения типа средств измерений (Республика Узбекистан) PDF 297 kB
Сертификат о признании утверждения типа средств измерений (Республика Азербайджан) PDF 502 kB
Сертификат о признании утверждения типа средств измерений (Республика Казахстан) PDF 1.99 Mb
Свидетельство о признании утверждения типа средств измерений (Республика Грузия) PDF 203 kB
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) PDF 887 kB
Свидетельство о признании утверждения типа средств измерений (Республика Украина) PDF 352 kB
Свидетельство о признании утверждения типа средств измерений (Республика Армения) PDF 269 kB
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан) PDF 225 kB
Сертификат о признании утверждения типа средств измерений (Республики Беларусь) PDF 747 kB
Архив документации ZIP 8.71 Mb

Патенты и свидетельства

Патент на промышленный образец PDF 518 kB
Патент на полезную модель PDF 895 kB

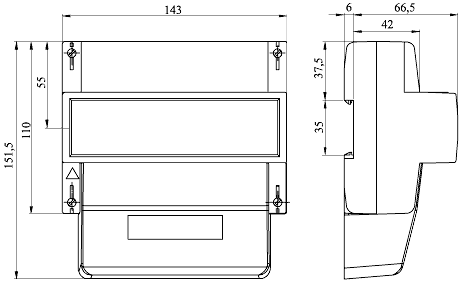

Габаритные размеры
