ТУ 4228-057-22136119-2006
Счетчик является трехфазным, универсальным трансформаторного или прямого включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, энергии удельных потерь, частоты напряжения, угла сдвига фаз, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Описание
Счетчик обеспечивает
- Обмен информацией с внешними устройствами обработки данных через оптический порт и/или 1 или 2 независимо работающих интерфейса RS485, RS232, а также через GSM-модем.
- Коррекцию хода часов (±30 с/сутки).
- Обнуление всех энергетических параметров (при соответствующем доступе).
- Сохранение расчетных показателей и констант пользователя не менее 10 лет, а хода часов и ведения календаря - не менее 8 лет при отсутствии внешнего питающего напряжения.
- Фиксацию в журналах фактов:
- последних корректировок любых программируемых параметров, в том числе обнулений энергетических параметров и коррекции времени;
- последних изменений (пропаданий, выхода за заданные пределы) фазных напряжений;
- последних изменений состояния (сбоев, результатов тестирования) счетчика.
- Возможность проверки порога чувствительности.
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003).
- Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003).
- Соответствует ГОСТ Р 52323-2005 (МЭК 62053-22:2003).
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
В счетчике предусмотрены
- Четыре входа суммирования импульсов от внешних устройств (при наличии модуля импульсных входов).
- Суммирование импульсов от внешних устройств (счетчики электрической энергии, счетчики воды, газа, датчики охраны или пожарной сигнализации) с учетом программируемых коэффициентов трансформации для каждого входа и ведение учета нарастающим итогом, согласно тарифному расписанию.
- Два выхода для управления нагрузкой (при наличии модуля управления нагрузкой).
- Счетчик обеспечивает следующие программируемые критерии управления нагрузкой: по тарифам, лимиту мощности или потребленной энергии, состоянию фаз, заданному времени, команде через интерфейс.
Характеристики надежности
- Средняя наработка до отказа - 120000 часов.
- Средний срок службы - 30 лет.
- Межповерочный интервал - 8 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Функциональные возможности
- Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной и отпущенной активной (реактивной) электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
- количества потребленной и отпущенной активной (реактивной) электроэнергии за текущий и прошедших 12 месяцев раздельно по четырем тарифам;
- количества потребленной и отпущенной активной (реактивной) электроэнергии за текущие и прошедших 45 суток раздельно по четырем тарифам;
- активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии;
- действующего тарифа и направления электроэнергии (отпуск, потребление);
- энергии потерь в цепях тока нарастающим итогом для каждого направления электроэнергии.
Дополнительно счетчик обеспечивает измерение и индикацию:
- среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
- среднеквадратических значений токов по каждой фазе в цепях тока;
- углов сдвига фаз между основными гармониками фазных напряжений и токов;
- значений коэффициентов активной и реактивной мощностей;
- значений частоты сети.
Счетчик обеспечивает возможность задания следующих параметров:
- текущего времени и даты;
- значения ежесуточной коррекции хода часов;
- разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до 12-ти дат начала сезона;
- до 15-ти зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- графиков тарификации субботних и воскресных дней;
- коэффициентов трансформации тока и напряжения;
- пароля для доступа по интерфейсу (до 8 символов);
- идентификатора (до 24 символов);
- скорости обмена (в т.ч. стартовой);
- перечня кадров, выводимых на индикацию.
Особенности электросчетчика
- Параллельная работа по двум интерфейсам.
- Наличие оптопорта, интерфейсов RS232 и/или RS485 для передачи данных.
- Исполнения с GSM/GPRS модемом.
- Измерение показателей качества электроэнергии по ГОСТ 13109-97.
- До 16 независимых профилей параметров с различным интервалом усреднения.
- Хранение профилей нагрузок до 330 суток (при времени усреднения 30 минут).
- Учет потерь в линиях электрической сети.
- Реле управления нагрузкой.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики
Показатели | Величины |
---|---|
Класс точности при измерении активной/реактивной энергии | 0,2S/0,5; 0,5S/1; 1/2 |
Число тарифов | 4 |
Частота измерительной сети, Гц | 50±2,5 |
Номинальное напряжение, В | 3*57,7/100; 3*230/400 |
Базовый (максимальный) ток, А | 1(1,5); 5(7,5); 5(50); 10(100) |
Стартовый ток (чувствительность): - для электросчетчиков непосредственного включения, мА - для электросчетчиков трансформаторного включения, мА |
10; 20 1; 5 |
Полная (активная) мощность, потребляемая каждой цепью напряжения, не более, В*А, (Вт): для электросчетчиков с номинальным напряжением 57,7В для электросчетчиков с номинальным напряжением 220В |
4,0 (2,0); |
Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
Глубина хранения каждого профиля, суток | 512 суток (при времени усреднения 60 минут) |
Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
Диапазон рабочих температур, °С | от минус 40 до плюс 60 |

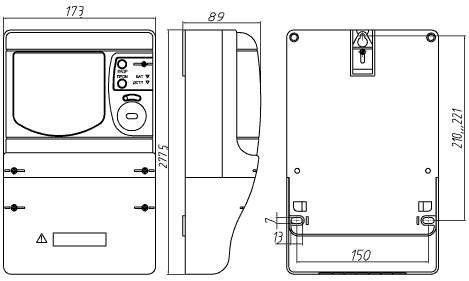

Габаритные размеры, не более, мм | 277,5 х 173 х 89 |
Масса, не более, кг | 2,0 |
Варианты базовых исполнений
CE304 S32 402-JAAQ2HY | CE304 S32 834-JAAQ2HY |
CE304 S32 402-JAEQ2HY | CE304 S32 834-JAEQ2HY |
СЕ304 S32 432-JAAQ2HY | CE304 S32 838-JAAQ2HY |
CE304 S32 602-JAAQ2HY | CE304 S32 838-JAEQ2HY |
CE304 S32 602-JAEQ2HY | |
CE304 S32 632-JAAQ2HY |
