Трехфазный многотарифный электросчетчик серии «СЕ».
Счетчик комплектуется двумя крышками (для установки в шкаф или на рейку).
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока в одном направлении. Интеграция в систему учета электроэнергии за счет удаленного сбора данных по цифровому интерфейсу, внешним модулям связи и оптическому порту.
Описание
Счетчик обеспечивает
- Точность хода встроенных часов 0,5 сек/сутки.
- Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения.
- Ведение 6 журналов событий по 20 записей и 2 журналов по 40 записей.
- Точность измерений при изменении направления тока в фазной токовой цепи.
- Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
- Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Индикацию данных на ЖКИ индикаторе с заданной периодичностью
(Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
- Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
- Сигнализацию об отклонении от лимитов по мощности и потреблению.
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
Характеристики надежности
- Средняя наработка на отказ — 160 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Функциональные возможности
- Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 8 тарифам на конец месяца и за 12 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 8 тарифам на конец суток за 45 суток;
- Счетчик обеспечивает задание следующих параметров:
- текущего времени и даты;
- разрешение перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
- до 16 дат начала сезона;
- до 16 зон суточного графика тарификации и до 12 графиков тарификации;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- лимитов по потреблению и мощности по каждому тарифу.
Особенности электросчетчика
- Оптический интерфейс.
- Интерфейс RS485.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Реле сигнализации.
- Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
Технические характеристики
| Показатели |
Величины |
| Класс точности |
1 |
| Число тарифов |
8 |
| Частота измерительной сети, Гц |
50 ± 2,5 (60±3,0) |
| Номинальное напряжение, В |
3х230/400 |
| Базовый (максимальный) ток, А |
5(60); 10(100) |
| Порог чувствительности , мА |
20 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) |
9 (1,0) |
| Полная потребляемая мощность последовательной цепи, не более, В*А |
0,1 |
| Диапазон рабочих температур, °С |
от минус 40 до плюс 70 |
| Габаритные размеры, не более, мм |
170 х 143 х 73 |
| Масса, не более, кг |
1 |
Варианты базовых исполнений
| CE306 R33 145-JASZ |
CE306 R33 148-JASZ |
| CE306 R33 145-JAZ |
CE306 R33 148-JAZ |

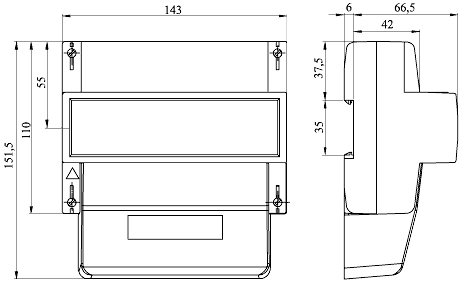

Габаритные размеры
