Энергомера ЦЭ6850М-Ш31

---

ТУ 4228-027-46146329-2000

Счетчик предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.

Описание

Нормативно-правовое обеспечение

• Счетчики удовлетворяют требованиям ГОСТ Р 52320-2005,
  ГОСТ Р 52322-2005 (для класса 1 и 2), ГОСТ Р 52323-2005 (для класса 0,2S и 0,5S) в части измерения активной энергии и ГОСТ Р 52425-2005 в части измерения реактивной энергии.
• Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

• Средняя наработка на отказ — 160000 часов
• Межповерочный интервал — 16 лет
• Средний срок службы — 30 лет
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

• Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).

• Счетчик электроэнергии обеспечивает учет:

• количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
• количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем не корректно;
• количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
• количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
• максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
• графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (для периода усреднения, равного 30 мин, глубина хранения составит 128 суток).
• энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.

Счетчик электроэнергии обеспечивает измерение и индикацию:

• полной, активной и реактивной мощности по каждой из фаз и суммарно;
• среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
• среднеквадратических значений токов по каждой фазе в цепях тока;
• углов сдвига фазы между основными гармониками фазных напряжений и токов;
• углов сдвига фазы между основными гармониками фазных напряжений;
• коэффициентов активной и реактивной мощности по каждой фазе (с не нормируемой точностью);
• частоты сети.

Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):

• параметров администратора:

- пароль администратора (до 6 символов);
- восемь паролей пользователя для доступа по интерфейсу (до 6 символов);

• параметров пользователя:

- текущего времени и даты величины суточной коррекции хода часов;
- разрешения перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
- до двенадцати дат начала сезона;
- до двенадцати зон суточного графика тарификации;
- до 36 графиков тарификации;
- до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- графиков тарификации для каждого из семи дней недели;
- коэффициентов трансформации тока и напряжения интервала усреднения мощности; - интервала усреднения мощности;
- идентификатора (до 16 символов);
- рабочей скорости обмена и времени активности интерфейса;
- уставок для контроля фазных напряжений;
- сопротивления линий передачи электроэнергии по каждой фазе (для расчета энергии потерь).

• параметров, задаваемых при настройке:

- типа счетчика электроэнергии по номинальному току и напряжению;
- калибровочного коэффициента кварцевого резонатора;
- коэффициентов пересчета по току;
- коэффициентов пересчета по напряжению;
- калибровочных коэффициентов фазовой погрешности.

Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.

Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).

Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.

Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.

Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.

Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.

В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).

Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.

Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов RS485, RS232.

Обмен данными через оптический порт и интерфейс соответствует
ГОСТ Р МЭК 61107-2001.

Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.

Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов RS485, RS232.

Особенности электросчетчика

• Расширенный диапазон по напряжению 0,2 - 1,15 Uн, может эксплуатироваться в сетях 57,7; 127и 220 В.
• Технологический запас по классу точности
• Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
• Обеспечение учета реальных потерь в ЛЭП (W=I2Rt)
• Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
• Возможность замены элемента питания без вскрытия корпуса.
• Автоматическая самодиагностика с выдачей результата
• Защита от недоучета и хищений электроэнергии
• Устойчивость к климатическим, механическим и электромагнитным воздействиям

Технические характеристики

Показатели	Величины
Класс точности при измерении активной (реактивной) энергии	0,2S/0,5; 0,5/1; 1/2;
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	3х220/380 (расширенный диапазон от 57,7 до 220В)
Базовый (максимальный) ток, А	1(1,5); 5(7,5); 5(100)
Стартовый ток (чувствительность): - для электросчетчиков непосредственного включения, мА - для электросчетчиков трансформаторного включения, мА	20 5
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Полная (активная) мощность, потребляемая каждой цепью напряжения, не более B*A, (Bт)	4,0 (1,5)
Количество десятичных разрядов индикатора	8
Предел допускаемой основной абсолютной погрешности по времени, с/сут	±0,5
Предел допускаемой дополнительной температурной среднесуточной погрешности по времени, с/(°С*сут)	0,15 в диапазоне температур от минус 10 до плюс 45°С; 0,2 в диапазоне температур от минус 40 до плюс 60°С.
Диапазон рабочих температур, °С	от минус 40 до плюс 60°С
Габаритные размеры, мм	175 x 210,5 x 71,5
Масса, не более, кг	3

Варианты базовых исполнений

ЦЭ6850М 0,2S/0,5 220В 1-1,5А 1Н 1 Р Ш31	ЦЭ6850М 0,5S/1 220В 1-1,5А 2Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 1-1,5А 1Н 2 Р Ш31	ЦЭ6850М 0,5S/1 220В 1-1,5А 2Н 2 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 1-1,5А 2Н 1 Р Ш31	ЦЭ6850М 0,5S/1 220В 5-7,5А 1Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 1-1,5А 2Н 2 Р Ш31	ЦЭ6850М 0,5S/1 220В 5-7,5А 1Н 2 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 1Н 1 Р Ш31	ЦЭ6850М 0,5S/1 220В 5-7,5А 2Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 1Н 2 Р Ш31	ЦЭ6850М 0,5S/1 220В 5-7,5А 2Н 2 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31	ЦЭ6850М 1/2 220В 5-100А 1Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 2 Р Ш31	ЦЭ6850М 1/2 220В 5-100А 1Н 2 Р Ш31
ЦЭ6850М 0,5S/1 220В 1-1,5А 1Н 1 Р Ш31	ЦЭ6850М 1/2 220В 5-100А 2Н 1 Р Ш31
ЦЭ6850М 0,5S/1 220В 1-1,5А 1Н 2 Р Ш31	ЦЭ6850М 1/2 220В 5-100А 2Н 2 Р Ш31

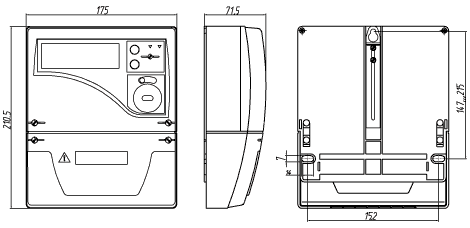

Габаритные размеры
