В электротехнике существует множество аббревиатур, обозначающих различные типы электрощитового оборудования. НКУ, КРУ, ВРУ, ЩО, ГРЩ, ШР — все это названия устройств, которые выполняют разные функции в системе электроснабжения. Часто непрофессионалы путают эти термины или используют их как синонимы. В этой статье мы подробно разберем, чем отличается НКУ от других типов оборудования, каково их назначение и в каких случаях применяется каждый из них.
Что такое НКУ и его место в системе электроснабжения
НКУ (низковольтное комплектное устройство) — это обобщающее понятие для любого комплектного устройства, работающего при напряжении до 1000 В. По сути, НКУ — это «зонтичный» термин, который объединяет все низковольтные щиты и шкафы. Под это определение подпадают и ВРУ, и ГРЩ, и ШР, и ЩО, если они работают при напряжении до 1000 В.
Важно понимать: НКУ — это не конкретный тип щита, а класс оборудования. Поэтому сравнивать НКУ с ВРУ или ЩО корректно как «общее» с «частным». Однако на практике часто возникает путаница, поэтому мы разберем каждый тип отдельно.
Сравнительная таблица основных типов оборудования
| Тип | Расшифровка | Напряжение | Основное назначение | Место в системе |
|---|---|---|---|---|
| НКУ | Низковольтное комплектное устройство | До 1000 В | Общий термин для любого низковольтного щитового оборудования | Любое звено системы |
| КРУ | Комплектное распределительное устройство | Выше 1000 В (6-10 кВ и выше) | Прием и распределение высоковольтной энергии | Входная линия от подстанции |
| ВРУ | Вводно-распределительное устройство | До 1000 В | Ввод питания в здание и его распределение по этажам/секциям | На вводе в здание |
| ГРЩ | Главный распределительный щит | До 1000 В | Распределение питания по всему объекту | В центре системы объекта |
| ШР | Силовой распределительный шкаф | До 1000 В | Питание мощных электроприемников (двигателей, станков) | На производственных участках |
| ЩО | Щит освещения | До 1000 В | Питание осветительных приборов | Для систем освещения |
| АВР | Автоматический ввод резерва | До 1000 В | Переключение на резервное питание при аварии | Для ответственных потребителей |
НКУ и КРУ: ключевое отличие
Это одно из самых частых сравнений, и здесь отличие принципиальное.
| Параметр | НКУ | КРУ |
|---|---|---|
| Напряжение | До 1000 В | Выше 1000 В (обычно 6, 10, 35 кВ) |
| Конструкция | Шкафы, ящики, панели | Мощные шкафы с выкатными элементами |
| Основные элементы | Автоматы, контакторы, реле, УЗО | Вакуумные выключатели, разъединители, трансформаторы тока |
| Где применяется | Внутри зданий, в цехах, в распределительных сетях | На трансформаторных подстанциях, в распределительных пунктах |
Кратко: КРУ работает с высоким напряжением, НКУ — с низким. КРУ стоит на входе от подстанции, НКУ — после трансформатора, на стороне 0,4 кВ.
НКУ и ВРУ: в чем разница
ВРУ — это конкретный тип НКУ. Все ВРУ являются НКУ, но не все НКУ являются ВРУ. ВРУ имеет строго определенное назначение: ввод питания в здание.
| Параметр | НКУ (общее) | ВРУ (частное) |
|---|---|---|
| Назначение | Любое: распределение, управление, защита, учет | Ввод питания в здание + распределение по этажам |
| Место установки | В любом месте системы | На вводе в здание (обычно в электрощитовой) |
| Обязательные элементы | Зависят от задачи | Вводной автомат, счетчики, отходящие автоматы |
| Особенности | Может быть любого типа | Обязательно наличие прибора учета и вводного аппарата |
Пример: В многоквартирном доме ВРУ устанавливается на вводе кабеля от трансформаторной подстанции. Оно учитывает всю электроэнергию, потребляемую домом. А щитки на этажах — это уже не ВРУ, а этажные распределительные щиты (тоже НКУ, но другого типа).
НКУ и ГРЩ: в чем разница
ГРЩ — это тоже тип НКУ. Он выполняет функцию главного распределительного щита на объекте.
| Параметр | НКУ (общее) | ГРЩ (частное) |
|---|---|---|
| Назначение | Любое | Главное распределение питания по всему объекту |
| Место установки | В любом месте | В центре системы объекта (обычно в ГРЩ-помещении) |
| Мощность | Любая | Обычно самая большая на объекте |
| Иерархия | Может быть на любом уровне | Самый верхний уровень низковольтной сети |
Пример: На промышленном предприятии ГРЩ принимает питание от трансформатора и распределяет его по цехам. А внутри цеха стоят ШР (силовые шкафы), которые питают отдельные станки — это тоже НКУ, но ниже уровнем.
НКУ и ШР: в чем разница
ШР (силовой распределительный шкаф) — это НКУ для питания мощного оборудования.
| Параметр | НКУ (общее) | ШР (частное) |
|---|---|---|
| Назначение | Любое | Питание мощных электроприемников |
| Мощность потребителей | Любая | Высокая (двигатели, станки, нагреватели) |
| Особенности | Может быть любого назначения | Часто имеет усиленные контакты, большие автоматы |
| Где применяется | Везде | В производственных цехах |
НКУ и ЩО: в чем разница
ЩО (щит освещения) — это НКУ для управления и защиты сетей освещения.
| Параметр | НКУ (общее) | ЩО (частное) |
|---|---|---|
| Назначение | Любое | Питание и управление освещением |
| Мощность потребителей | Любая | Обычно небольшая (осветительные приборы) |
| Особенности | Может быть любого назначения | Часто имеет диммеры, реле времени, датчики движения |
| Где применяется | Везде | В любых зданиях и сооружениях |

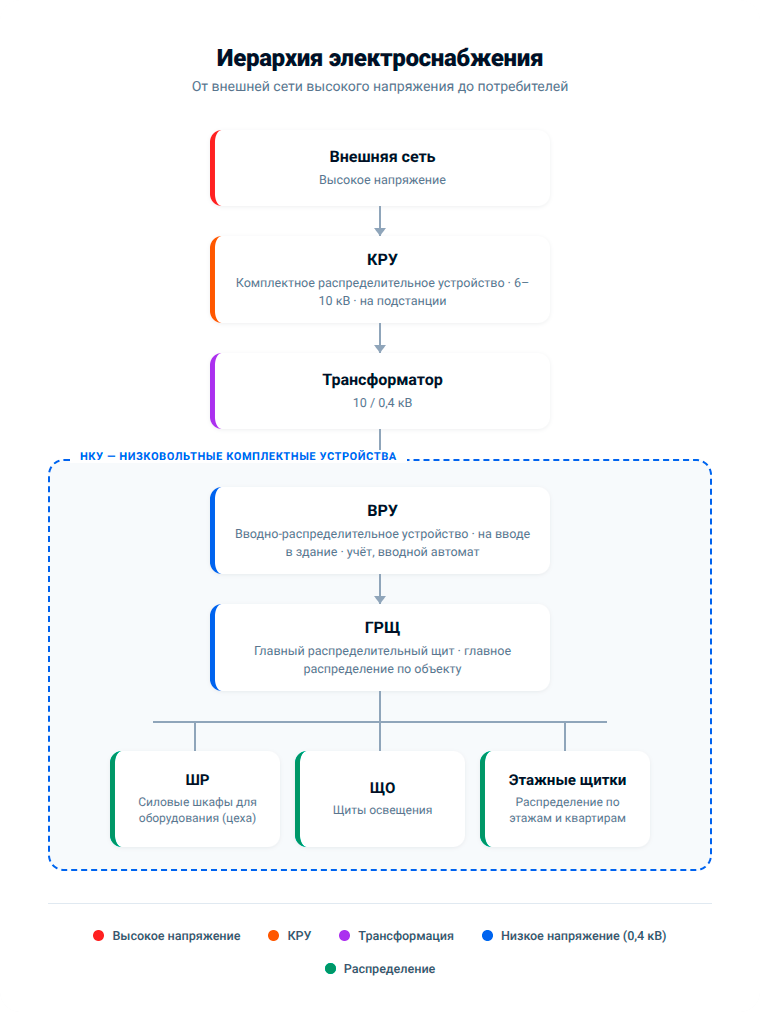

Схема иерархии электрощитового оборудования
Чтобы лучше понять взаимосвязь, представим типовую структуру электроснабжения объекта:
Все, что находится ниже трансформатора (напряжение 0,4 кВ), является НКУ.
Часто задаваемые вопросы о различиях
В небольших объектах (маленький магазин, офис) ВРУ может выполнять функции ГРЩ, так как ввод и распределение совмещены в одном шкафу.
Да, силовой распределительный шкаф — это частный случай НКУ.
Да, щит освещения — это низковольтное комплектное устройство.
Технически можно, но нецелесообразно. ВРУ спроектировано для ввода и учета, а ШР — для питания мощных двигателей. Конструкции отличаются.
К НКУ относятся любые комплектные устройства, работающие при напряжении до 1000 В: ВРУ, ГРЩ, ШР, ЩО, АВР, щиты автоматики и любые другие шкафы управления и распределения.
Резюме
НКУ — это общее название для всех низковольтных комплектных устройств. КРУ работает с высоким напряжением и стоит выше по иерархии. ВРУ, ГРЩ, ШР и ЩО — это конкретные типы НКУ, каждый со своим назначением и местом в системе электроснабжения. Понимание этих различий помогает правильно выбрать оборудование для вашего объекта и грамотно составить техническое задание.
