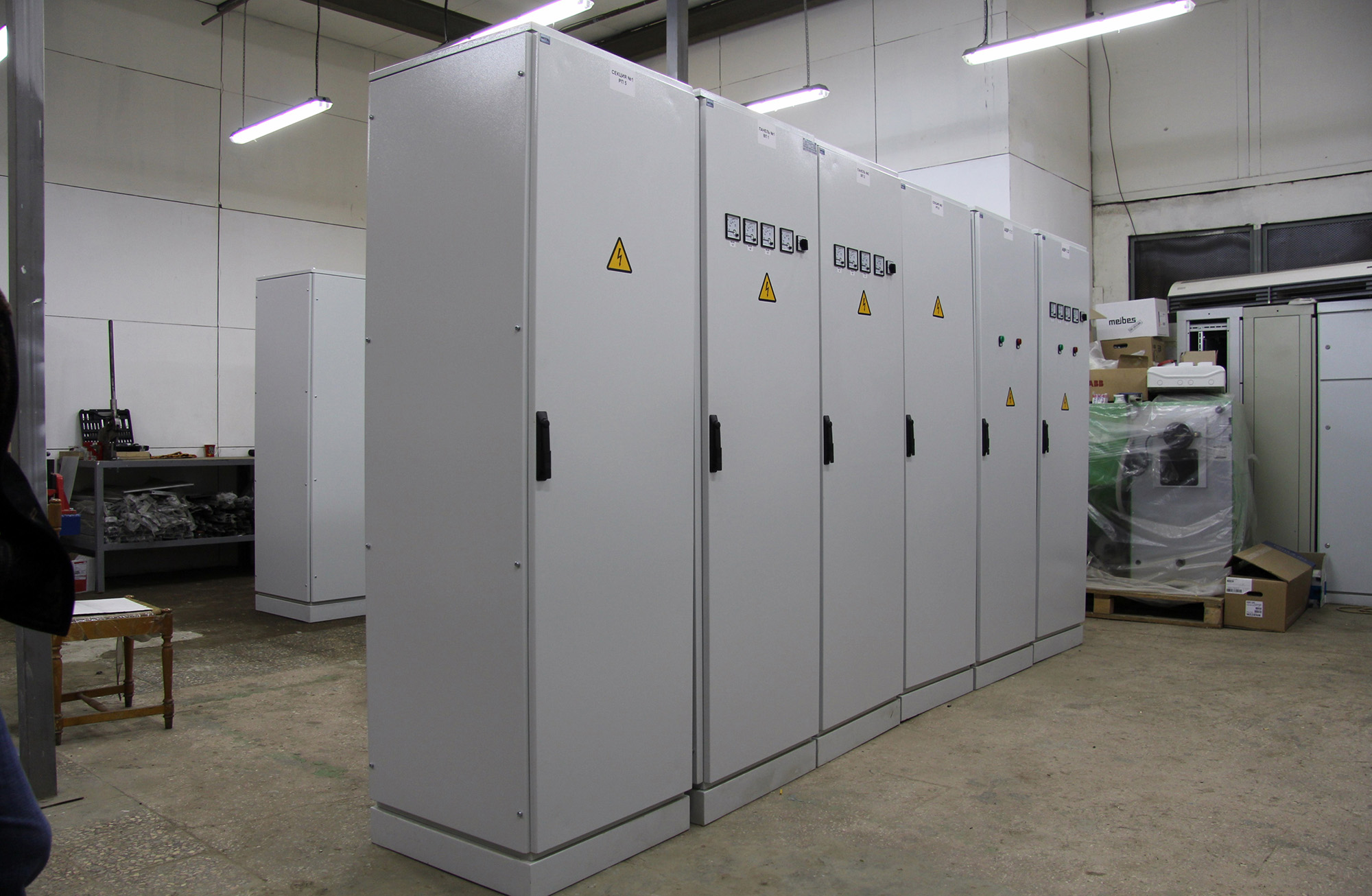

Низковольтные комплектные устройства (НКУ) эксплуатируются в самых разных климатических условиях — от жаркого юга до холодного севера. От того, насколько правильно выбрано климатическое исполнение шкафа, зависит его долговечность, надежность и безопасность. В этой статье мы разберем, что означают буквы У, ХЛ, УХЛ в маркировке НКУ, как климатическое исполнение влияет на конструкцию и как сделать правильный выбор для вашего объекта.
Что такое климатическое исполнение
Климатическое исполнение — это параметр, который определяет, в каком макроклиматическом районе можно эксплуатировать оборудование. Он устанавливается ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов».
В маркировке климатическое исполнение обозначается буквами:
- У — для районов с умеренным климатом
- ХЛ — для районов с холодным климатом
- УХЛ — для районов с умеренным и холодным климатом
- Т — для районов с тропическим климатом
- О — для всех климатических районов (общеклиматическое)
Для НКУ наиболее распространены исполнения У, УХЛ и ХЛ.
Категории размещения
Кроме климатического исполнения, ГОСТ определяет категорию размещения — цифру от 1 до 5, которая указывает, где именно устанавливается оборудование:
| Категория | Тип помещения | Примеры |
|---|---|---|
| 1 | На открытом воздухе | Уличные щиты, опоры ЛЭП |
| 2 | Под навесом или в помещениях без отопления | Навесы, открытые склады |
| 3 | В закрытых помещениях с естественной вентиляцией | Мастерские, цеха |
| 4 | В закрытых помещениях с искусственным климатом (отопление, вентиляция) | Электрощитовые, офисы |
| 5 | В помещениях с повышенной влажностью | Шахты, подвалы, трюмы |
В маркировке категория размещения указывается после буквенного обозначения, например: У3 или УХЛ4.
Расшифровка основных климатических исполнений
Исполнение У (умеренный климат)
Диапазон температур: от -45°C до +40°C.
Средняя влажность: до 80% при 20°C.
Где применяется: Большая часть территории России (кроме Крайнего Севера), страны умеренного пояса.
Особенности: Самый распространенный вариант для НКУ, устанавливаемых в европейской части России. Оборудование рассчитано на стандартные перепады температур и снеговые нагрузки.
Исполнение ХЛ (холодный климат)
Диапазон температур: от -60°C до +40°C.
Средняя влажность: до 80% при 20°C.
Где применяется: Районы Крайнего Севера и приравненные к ним территории (Якутия, Чукотка, Норильск).
Особенности: Конструкция усилена для работы при экстремально низких температурах. Используются специальные уплотнители, морозостойкие пластики и смазки.
Исполнение УХЛ (умеренный и холодный климат)
Диапазон температур: от -60°C до +40°C (фактически объединяет У и ХЛ).
Средняя влажность: до 80% при 20°C.
Где применяется: Районы с холодным климатом, где возможны очень низкие температуры, но изделие может эксплуатироваться и в умеренном поясе.
Особенности: Наиболее универсальный вариант. Подходит для установки в большинстве регионов России.
Влияние климатического исполнения на конструкцию НКУ
Выбор климатического исполнения влияет не только на маркировку, но и на конструкцию шкафа. Основные отличия:
- Материалы корпуса — для холодного климата используются морозостойкие стали и пластики, которые не становятся хрупкими при низких температурах.
- Уплотнители — в исполнениях УХЛ и ХЛ применяются уплотнители, сохраняющие эластичность при низких температурах.
- Обработка поверхности — усиленное антикоррозийное покрытие для защиты от конденсата и атмосферных осадков.
- Электрооборудование — автоматические выключатели, реле и контакторы для холодного климата имеют расширенный температурный диапазон работы.
- Нагревательные элементы — для предотвращения образования конденсата внутри шкафа при резких перепадах температур могут устанавливаться обогреватели.
Как выбрать правильное климатическое исполнение
Выбор зависит от географического расположения объекта и условий установки.
Шаг 1. Определите регион
- Если объект находится в европейской части России, центральной Сибири или на Дальнем Востоке (кроме Крайнего Севера) — достаточно исполнения У.
- Если объект находится за Полярным кругом, в Якутии, на Чукотке или в других районах с экстремально низкими температурами — выбирайте УХЛ или ХЛ.
- Если объект находится в южных регионах (Краснодарский край, Крым) и предполагается установка на открытом воздухе — стоит рассмотреть исполнение Т (тропическое), если летом возможны высокие температуры и повышенная влажность.
Шаг 2. Определите категорию размещения
- Уличная установка — категория 1.
- Помещение без отопления или под навесом — категория 2 или 3.
- Отапливаемое помещение — категория 4.
- Влажные помещения — категория 5.
Шаг 3. Учтите особенности эксплуатации
Если НКУ будет эксплуатироваться в режиме "включено/выключено" при резких перепадах температур, обязательно учитывайте образование конденсата. Для таких условий рекомендуется устанавливать обогреватели и дополнительные системы вентиляции.
Примеры маркировки с расшифровкой
| Маркировка | Расшифровка |
|---|---|
| У3 | Умеренный климат, установка в закрытом помещении с естественной вентиляцией |
| УХЛ1 | Умеренный и холодный климат, установка на открытом воздухе |
| ХЛ4 | Холодный климат, установка в отапливаемом помещении |
| У4 | Умеренный климат, установка в отапливаемом помещении (электрощитовая) |
Часто задаваемые вопросы
Нет, при температуре ниже -45°C оборудование может выйти из строя из-за хрупкости материалов и изменения характеристик электроаппаратов.
Да, исполнения ХЛ и УХЛ дороже, так как требуют усиленной конструкции и специальных материалов.
Категория 4 предполагает отапливаемое помещение. Если помещение не отапливается, нужно выбирать категорию 3 или 2.
Производитель гарантирует работу оборудования только при условии, что оно эксплуатируется в рамках заявленного климатического исполнения. Нарушение этого условия может стать основанием для отказа в гарантийном обслуживании.
Резюме
Климатическое исполнение НКУ — это критически важный параметр, определяющий, в каких условиях оборудование будет работать надежно и долго. Для умеренного климата достаточно исполнения У, для холодного — УХЛ или ХЛ. Категория размещения уточняет, где именно установлен шкаф: на улице, под навесом или в помещении.
Компания «Элска» изготавливает НКУ в любых климатических исполнениях — У, УХЛ, ХЛ, с любой категорией размещения. Наши инженеры помогут правильно подобрать исполнение для вашего объекта. Отправьте техническое задание — мы подготовим индивидуальное решение.
