При выборе низковольтных комплектных устройств (НКУ) один из ключевых параметров — степень защиты, обозначаемая кодом IP. Она определяет, насколько эффективно оболочка шкафа защищает внутреннее оборудование от проникновения пыли, влаги и посторонних предметов. От правильного выбора IP-класса зависит долговечность и бесперебойность работы всего электрооборудования. В этой статье мы разберем, что означают цифры в коде IP, какие степени защиты существуют и как выбрать правильный вариант для вашего объекта.
Что такое IP-код и как его расшифровать
IP (Ingress Protection) — это международная система классификации степеней защиты, которую обеспечивает оболочка электрооборудования. В России она регламентируется ГОСТ 14254-2015, который полностью соответствует международному стандарту IEC 60529.

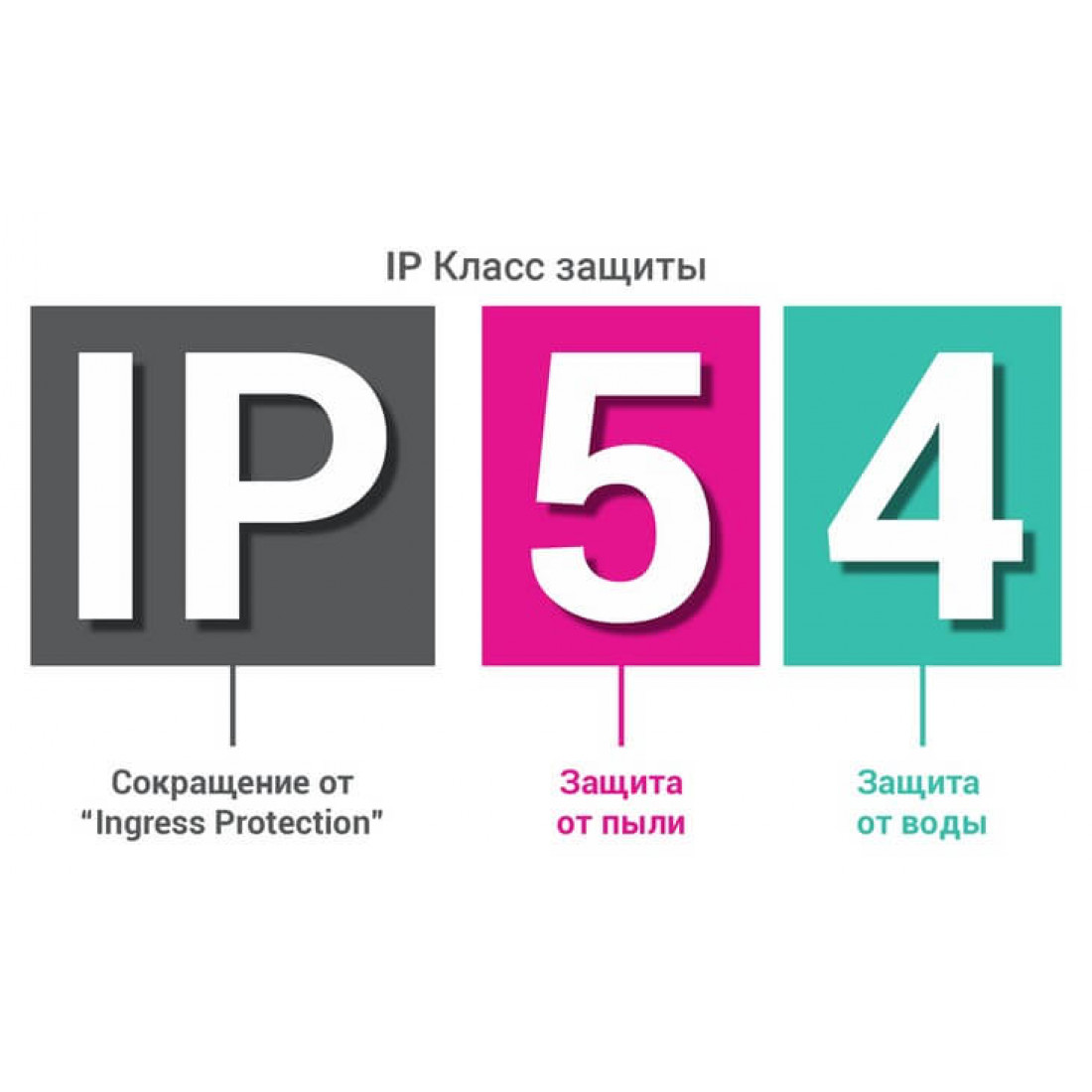

Код IP состоит из двух цифр:
- Первая цифра — защита от проникновения твердых предметов и пыли (от 0 до 6).
- Вторая цифра — защита от проникновения воды и влаги (от 0 до 8).
Чем выше цифра, тем выше уровень защиты.
Первая цифра: защита от твердых частиц
| Цифра | Степень защиты | Описание |
| 0 | Нет защиты | Защита отсутствует |
| 1 | От объектов > 50 мм | Защита от случайного прикосновения рукой |
| 2 | От объектов > 12,5 мм | Защита от прикосновения пальцами |
| 3 | От объектов > 2,5 мм | Защита от инструментов и толстых проводов |
| 4 | От объектов > 1 мм | Защита от тонких проводов и мелких частиц |
| 5 | Пылезащищенное | Частичное проникновение пыли не влияет на работу |
| 6 | Пыленепроницаемое | Полная защита от проникновения пыли |
Вторая цифра: защита от воды
| Цифра | Степень защиты | Описание |
| 0 | Нет защиты | Защита отсутствует |
| 1 | От вертикально падающих капель | Капли воды не нарушают работу |
| 2 | От капель при наклоне до 15° | Защита при небольшом наклоне |
| 3 | От дождя и брызг под углом до 60° | Защита от разбрызгивания воды |
| 4 | От брызг со всех сторон | Защита от разбрызгивания в любом направлении |
| 5 | От струй воды | Защита от водяных струй низкого давления |
| 6 | От сильных струй воды | Защита от интенсивного воздействия струй |
| 7 | От временного погружения в воду | Защита при погружении на глубину до 1 м до 30 мин |
| 8 | От длительного погружения в воду | Защита при длительном погружении на глубину более 1 м |
Наиболее распространенные степени IP для НКУ
Для шкафов НКУ в зависимости от условий установки используются различные степени защиты. Рассмотрим самые распространенные варианты.
IP20
Расшифровка: Защита от твердых частиц более 12,5 мм (пальцы, руки). Защита от воды отсутствует.
Где используется: Сухие, отапливаемые помещения без доступа влаги и пыли. Это электрощитовые, серверные, офисные помещения, жилые дома.
Особенности: Самый бюджетный вариант, не имеет уплотнителей на дверцах. Подходит только для установки в местах, где исключено попадание влаги и пыли. Требует регулярного обслуживания и очистки от пыли.
IP31
Расшифровка: Защита от твердых частиц более 2,5 мм (инструменты, провода). Защита от вертикально падающих капель воды.
Где используется: Сухие помещения с возможным конденсатом (подвалы, склады), а также помещения с ограниченным доступом для обслуживающего персонала.
Особенности: Уже имеет уплотнения на дверцах, может устанавливаться в местах с небольшой влажностью.
IP44
Расшифровка: Защита от твердых частиц более 1 мм (мелкие частицы, тонкие провода). Защита от брызг воды со всех сторон.
Где используется: Влажные помещения (прачечные, насосные станции), помещения с возможностью попадания брызг воды, теплицы, подсобные помещения.
Особенности: Хорошая защита от влаги, можно мыть поверхности шкафа. Широко используется в пищевой промышленности и сельском хозяйстве.
IP54
Расшифровка: Пылезащищенное (частичное проникновение пыли не нарушает работу). Защита от водяных брызг со всех сторон.
Где используется: Промышленные цеха, строительные площадки, пыльные помещения, наружная установка под навесом.
Особенности: Очень популярный вариант для промышленности. Надежная защита от пыли и влаги, позволяет устанавливать шкафы в условиях интенсивного загрязнения.
IP55
Расшифровка: Пылезащищенное (частичное проникновение пыли). Защита от водяных струй (низкое давление).
Где используется: Наружная установка, промышленные объекты, строительные площадки.
Особенности: Усиленная защита от попадания воды. Подходит для установки под открытым небом.
IP65
Расшифровка: Пыленепроницаемое (полная защита от пыли). Защита от струй воды (низкое давление).
Где используется: Наружная установка в любых погодных условиях, в том числе под дождем и снегом. Химическая промышленность, нефтегазовая отрасль.
Особенности: Полная герметичность. Можно устанавливать на улице без дополнительных навесов.
Как выбрать правильную степень защиты IP
Выбор степени защиты зависит от трех основных факторов: условий установки, требований безопасности и бюджета.
Условия установки
- Сухое отапливаемое помещение — достаточно IP20 или IP31.
- Влажное или неотапливаемое помещение — IP44 или IP54.
- Наружная установка под навесом — IP54 или IP55.
- Наружная установка без навеса — IP65.
Требования безопасности
Если внутри шкафа находится оборудование, критичное к загрязнению (например, PLC-контроллеры), выбирайте более высокую степень защиты. Для обычных распределительных устройств достаточно IP31 или IP44.
Бюджет
Повышение степени защиты увеличивает стоимость НКУ за счет более сложных уплотнений и герметизации корпуса. Если условия эксплуатации позволяют использовать более простой вариант, это поможет сэкономить.
Часто задаваемые вопросы о степени защиты
Нет, это приведет к быстрому выходу оборудования из строя из-за попадания влаги и пыли. Для наружной установки минимальный класс — IP54.
Да, чем выше степень защиты, тем сложнее организовать отвод тепла. Для высоких IP-классов может потребоваться принудительная вентиляция.
Это возможно, но требует замены корпуса и уплотнителей. Проще сразу заказать НКУ с нужной степенью защиты.
Буква 'X' означает, что одна из цифр не указывается, потому что параметр не нормируется. Например, IPX5 — это защита от струй воды, но защита от пыли не определена.
Резюме
Степень защиты IP — это фундаментальный параметр, определяющий, в каких условиях можно устанавливать НКУ. В сухих помещениях достаточно IP20 или IP31. Во влажных и пыльных — IP44 или IP54. При наружной установке — IP65. Правильный выбор обеспечивает долгий срок службы оборудования и безопасность персонала.
