ТУ 4228-010-04697185-97
Используется для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1.
Корпус Р32 — для крепления в щиток и на din-рейку.
Соответствует стандартам размещения счетчиков в щиток и на рейку. Обеспечивает размещение в электрощитах наряду с другими видами оборудования.
Описание
Нормативно-правовое обеспечение
- Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
- Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
Характеристики надежности
- Средняя наработка на отказ — 220000 часов
- Межповерочный интервал — 16 лет
- Средний срок службы — 30 лет
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Особенности электросчетчика
- Модификации для прямого включения, трансформаторного включения по току, трансформаторного включения по току и напряжению.
- Универсальный корпус.
- Улучшенные значения стартового тока.
- Устойчивость к климатическим и механическим воздействиям.
- Привлекательная цена.
Технические характеристики
Показатели | Величины |
Класс точности | 1 |
Число тарифов | 1 |
Частота измерительной сети, Гц | 50±2,5; (60±3) |
Номинальное напряжение для счетчиков прямого включения, В | 3*230/400 |
Номинальные напряжения для счетчиков трансформаторного включения по напряжению, В | 3*100 |
Базовый — максимальный токи для счетчиков прямого включения, А: | 5 — 60; 10 — 100 |
Стартовый ток (чувствительность) для счетчиков прямого включения, мА | 20; 40 |
Номинальный — максимальный токи для счетчиков трансформаторного включения, А: | 1 – 7,5; 5 – 7,5 |
Стартовый ток (чувствительность) для счетчиков трансформаторного включения, мА | 2; 10 |
Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика, при нормальной температуре, номинальной частоте: — при номинальном напряжении 230 В (220 В) не более, В•А; (Вт): — при номинальном напряжении 100 В не более, В•А; (Вт): |
8,0; (0,8) |
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте сети – не более, В•А: |
0,05 |
Диапазон рабочих температур, °С | от минус 40 до плюс 70 |

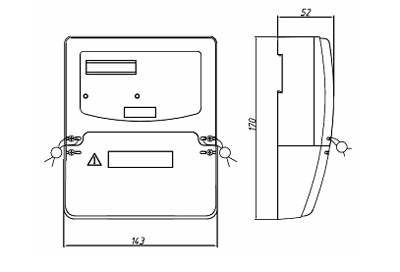

Габаритные размеры, мм | 141 x 170 x 52 |
Средняя наработка до отказа, ч. | 220000 |
Средний срок службы, лет | 30 |
Варианты базовых исполнений
ЦЭ6803В 1 100В 5-7,5А 3ф.3пр. М7 Р32 | ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32 |
ЦЭ6803В 1 230В 5-60А 3ф.4пр. М7 Р32 | ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32 |
Документация
Руководство по эксплуатации | 687 kB | ||
Формуляр | 54.7 kB | ||
Описание типа | 611 kB | ||
Сертификат соответствия | 254 kB | ||
Сертификат соответствия ТС | 630 kB | ||
Сертификат типа | 369 kB | ||
Сертификат EMC (Польша) | 152 kB | ||
Сертификат типа (Республика Таджикистан) | 2.16 Mb | ||
Свидетельство о признании утверждения типа средств измерений (Республика Грузия) | 444 kB | ||
Свидетельство о признании утверждения типа средств измерений (Республика Украина) | 353 kB | ||
Сертификат о признании утверждения типа средств измерений (Республика Киргизия) | 327 kB | ||
Сертификат о признании утверждения типа средств измерений (Республика Азейбарджан) | 509 kB | ||
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан) | 689 kB |
Патенты и свидетельства
Патент на промышленный образец | 518 kB |
